Metode Pengukuran Clamp Meter atau Tang Amper

Clamp meter mempunyai 3 prinsip metode dalam pengukuran, yaitu metode CT, elemen hall, dan Metode Rogowski.

1. Prinsip pengukuran clamp meter: Metode CT

Clamp meter mengukur arus dengan menggunakan sensor untuk mendeteksi medan magnet yang dihasilkan oleh arus yang mengalir dan kemudian mengubah hasilnya untuk mendapatkan arus. Metode dan prinsip pengukuran yang digunakan oleh meter penjepit tipe-CT dijelaskan di bawah ini.

Desain:
Coil melilit inti magnetik

Prinsip:
Dalam penerapan prinsip transformator ini, sisi primer terdiri dari satu belitan (kawat di mana penjepit telah diterapkan), dan sisi kedua terdiri dari belitan N (kawat melilit inti magnetik). Pengaturan ini digunakan untuk mengukur arus. Karena prinsip yang diterapkan, kehati-hatian diperlukan jika arus mengalir ke sisi primer sementara sisi sekunder dalam keadaan terbuka karena tegangan tinggi dapat terjadi di terminal terbuka karena kecenderungan arus berkembang pada sekunder. sisi perangkat dalam kondisi seperti itu.

Keuntungan:
Linearitas dan rentang pengukuran yang luas

Kekurangan:
Ketidakmampuan untuk mendeteksi arus DC

2. Prinsip pengukuran clamp meter: Metode elemen hall

Clamp meter mengukur arus dengan menggunakan sensor untuk mendeteksi medan magnet yang dihasilkan oleh arus yang mengalir dan kemudian mengubah hasilnya untuk mendapatkan arus. Prinsip pengukuran yang digunakan dalam metode elemen Hall dijelaskan di bawah ini.

Desain:
Elemen hall tertanam dalam inti magnetik

Prinsip:
Medan magnet yang dihasilkan oleh kawat di mana penjepit telah diterapkan dikonversi menjadi tegangan oleh elemen Hall, dan tegangan dikonversi menjadi arus.

Keuntungan:
Kemampuan untuk mengukur arus DC dan arus AC

Kekurangan:
Dampak signifikan selungkup sensor, sirkuit magnetik, dan desain inti magnetik pada kinerja instrumen.

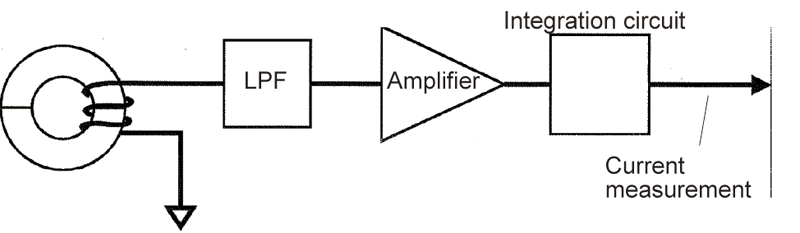

3. Prinsip pengukuran clamp meter: Metode Rogowski

Clamp meter mengukur arus dengan menggunakan sensor untuk mendeteksi medan magnet yang dihasilkan oleh arus yang mengalir dan kemudian mengubah hasilnya untuk mendapatkan arus. Prinsip pengukuran yang digunakan dalam meter penjepit tipe Rogowski dijelaskan di bawah ini.

Desain:
Rogowski melilit luka di sekitar bahan, tanpa magnetik, tanpa bahan

Prinsip:
Bentuk gelombang tegangan yang dibedakan adalah keluaran pada kedua ujung koil tergantung pada arus. Bentuk gelombang terintegrasi untuk menghitung arus.

Keuntungan:
Fleksibilitas karena tidak adanya inti, pita frekuensi yang luas

Kekurangan:
Terbatas pada pengukuran arus AC
