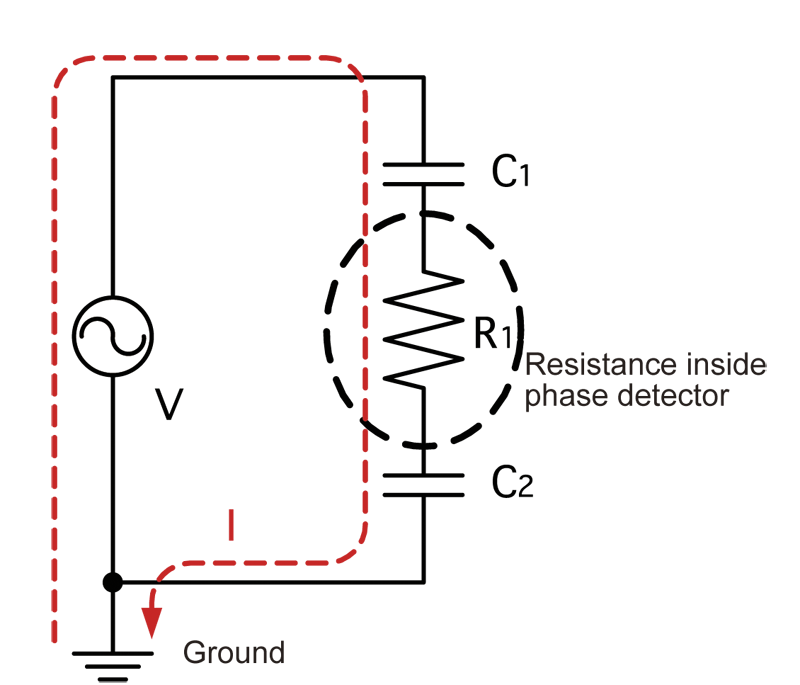

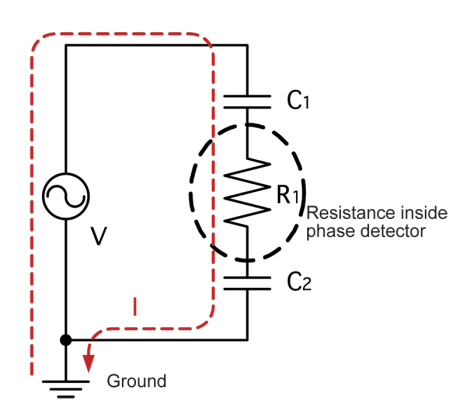

Phase Detector non kontak-logam biasanya mendeteksi tegangan melalui induksi elektrostatik. Ketika sirkuit listrik (kabel hidup), klip tegangan Phase Detector, Phase Detector, pengguna instrumen, dan tanah melakukan kontak, kopling elektrostatik dari lima membentuk sirkuit tertutup, dan aliran arus dalam jumlah yang sangat kecil. Arus sangat kecil ini muncul sebagai penurunan tegangan pada resistansi tinggi di dalam Phase Detector, memungkinkan akuisisi bentuk gelombang yang sesuai dengan tegangan relatif ke tanah. Phase Detector Hioki PD3129 menggunakan prinsip deteksi tegangan ini untuk memperoleh bentuk gelombang tegangan untuk masing-masing dari tiga fase dan mendeteksi urutan fase.
Lihat spesifikasi Phase Indicator Hioki PD3129
Prosedur untuk menggunakan phase detector (cara menggunakan Detektor Fase PD3129)
- Memeriksa operasi sebelum digunakan
Jepit klip tegangan ke satu kabel (kabel hidup) yang membawa setidaknya 70 V AC dan pastikan indikator tegangan saluran menyala.
• Jika indikator menyala: Instrumen berfungsi dengan baik.
• Jika indikator tidak menyala: Instrumen mungkin tidak berfungsi. - Memeriksa kabel untuk melihat apakah itu hidup
Gunakan salah satu dari klip tegangan untuk memeriksa kabel untuk melihat apakah itu hidup.
Klip tegangan menggunakan indikator tegangan saluran
Indikator R (merah) R-S saja
S (putih) Indikator R-S dan indikator S-T
Indikator S (T) hijau saja - Mendeteksi fase

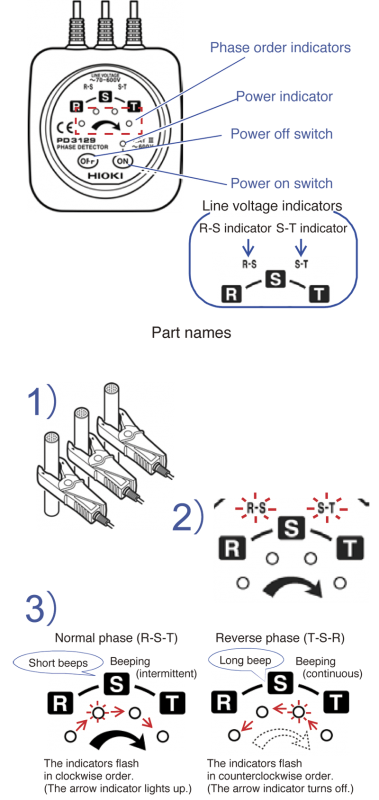

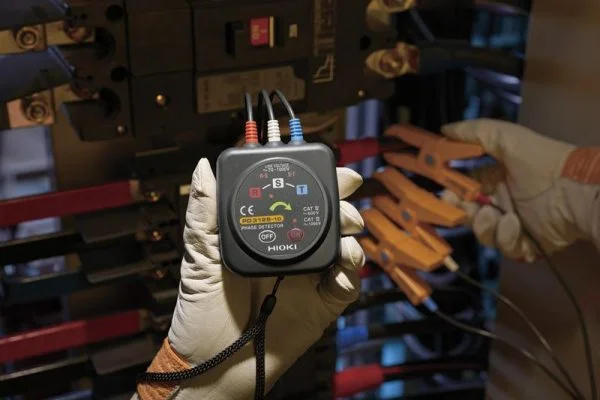

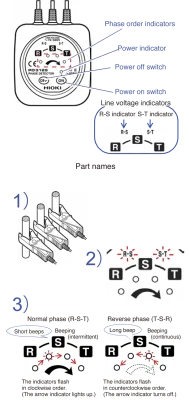

1) Pasang klip tegangan detektor fase ke kabel sirkuit AC 3 fase di luar isolasi.
2) Jika semua kabel hidup, indikator tegangan saluran R-S dan S-T akan menyala.
3) Jika indikator urutan fase berkedip dalam urutan yang ditunjukkan oleh panah, urutan fase koneksi sudah benar (R-S-T). Instrumen akan berbunyi bip sesekali.
