Deteksi Kualitas Kabel MV dan PV dengan Hioki High Voltage Insulation Tester IR5051
Sistem kelistrikan membutuhkan kabel sebagai komponen pentingnya. Dalam kehidupan sehari-hari kabel digunakan hampir disetiap kegiatan yang dilakukan, baik itu dalam melakukan pekerjaan seperti di industri pertambangan, industri kontruks, industri manufaktur dan lainnya, maupun kegiatan rumahan. Kabel berperan penting dalam kelistrikan karena seluruh produk yang menggunakan sumber energi listrik akan menggunakan kabel. Kabel berperan dalam mengalirkan energi listrik, sinyal atau informasi dari satu titik ke titik lain.

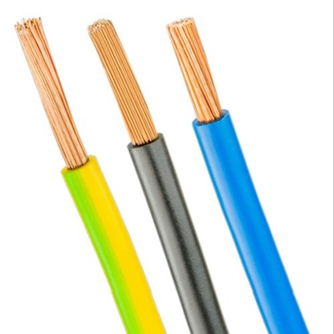

Kabel merupakan kumpulan konduktor yang terbuat dari berbagai jenis diantaranya tembaga, alumunium atau tembaga berlapis timah yang dilapisi dengan bahan isolator untuk mencegah terjadinya kebocoran arus dan melindungi dari kerusakan yang disebabkan banyak faktor. Fungsionalitas kabel sangat bervariasi seperti mengoperasikan benda elektronik, mengubungkan energi listrik pada setiap komponen, menghantarkan sinyal, menghubungkan antar perangkat jaringan dan lainnya.
Jenis kabel sangat bervariasi tergantung pada kebutuhan begitu juga dengan ukurannya, pemilihan jenis kabel yang tepat adalah hal yang penting untuk menjamin keamanan, efisiensi kinerja dan keandalan sistem kelistrikan, berikut beberapa jenis diantaranya:
- Kabel Tembaga
- Kabel Koaksial
- Kabel Serat Optic
- Kabel XLPE/PVC
- Kabel Armor (Berlapis)
- Kabel Kontrol
- Kabel Alumunium
- dan lainnya
Kondisi kabel yang digunakan dalam kegiatan operasional harus dalam kondisi baik untuk menjaga kegiatan berjalan lancar dan aman. Kabel yang terkelupas dapat menimbulkan risiko yang berbahaya, seperti korleting listrik, tersengat listrik hingga terjadinya kebakaran. Kondisi kabel yang buruk seperti terkelupas dapat mengakibatkan arus listrik keluar dari jalurnya dan memicu terjadinya korsleting, terutama jika terjadi kontak langsung dengan benda logam.
Untuk menghindari risiko yang diinginkan dapat dilakukan dengan cara:
- Memeriksa kabel secara berkala
- Mengganti kabel yang rusak atau terkelupas
- Menggunakan pelindung kabel yang tepat
- Menghindari tarikan atau lenturan berlebihan pada kabel
Salah satu yang penting dilakukan adalah memeriksa kabel secara berkala dengan alat yang dapat mengukur dan mengetahui apakah kualitas isolasi kabel tersebut baik atau buruk. Dalam kelistrikan tegangan menengah (Medium Voltage) dan tinggi pemeriksaan kabel dapat dilakukan dengan mengukur tahanan isolasi kabel tersebut. Alat yang dapat digunakan dalam proses pengukuran isolasi kabel tersebut adalah Hioki Insulation Tester IR5051.
Kabel tegangan menengah (Medium Voltage) digunakan sebagai media dalam mentransmisikan listrik dari keluaran trafo GI ke trafo distribusi 20 kV dan pada beberapa konsumen seperti industri direct langsung dari keluaran GI 20 kV. Kondisi kabel tersebut harus dalam keadaan baik agar kelistrikan berjalan dengan lancar dan efisien. Pentingnya dilakukan pengecekan berkala pada kabel yang digunakan agar dapat mencegah kerusakan yang lebih parah dan menggangu kegiatan operasional konsume.

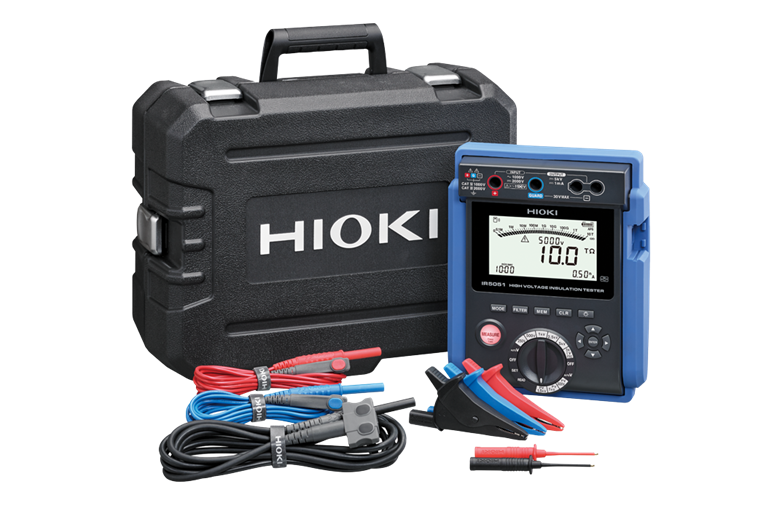

Hioki High Voltage Insulation Tester IR5051
Hioki IR5051 adalah alat ukur uji resistansi isolasi tegangan tinggi yang dapat digunakan untuk mengukur resistansi isolasi kabel dan resistansi isolasi sistem PV. Hioki IR5051 adalah Insulation Tester dengan banyak keunggulan diantaranya ringkas dan ringan, tegangan inject hingga 5kV, maksimum tahanan yang dapat diukur hingga 10 TΩ, standar keamanan CAT III 2000 V, dilengkapi mode khusus untuk pengukuran resistansi isolasi Photovoltaic.
Beberapa fitur yang terdapat pada Hioki High Voltage Insulation Tester IR5051 sebagai berikut:
- Pengukuran isolasi peralatan listrik tegangan tinggi (Trafo, kabel dan motor)
- Rentang pengukuran isolasi yang tinggi hingga 10 TΩ
- Pengukuran resistansi isolasi sistem PV dengan aman dan akurat

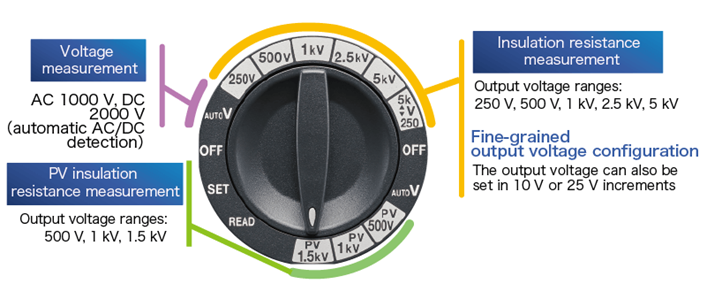

- Rentang tegangan pengujian yang tinggi dari 250 VDC hingga 5000 VDC.
- Standar perlindungan IP65
- Kompatibilitas Interface yang dapat dipilih
- Konektivitas USB dan Bluetooth
- Dilengkapi pembuatan laporan melalui software yang dikoneksikan dengan bluetooth.
- Fitur step Voltage dari 250 hingga 5 kV.

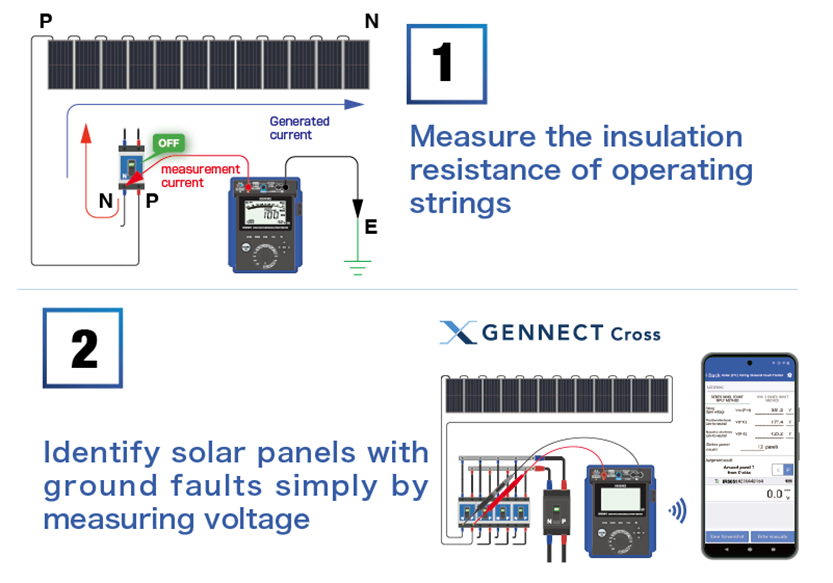

Dapat melakukan identifikasi kesalahan sistem pentanahan pada sistem tenaga surya menggunakan applikasi Gennect Cross.
Dalam melakukan pengukuran tahanan isolasi, diperlukan standard untuk dapat menentukan acuan minimal tahanan yang harus terukur pada pengukuran tersebut. Ada beberapa standar yang digunakan dalam pengukuran tahanan isolasi, diantaranya:
- PUIL (Pedoman Umum Instalasi Listrik) 2000
1000 Ω x Tegangan Kerja - PUIL (Pedoman Umum Instalasi Listrik) 2014
Dengan tegangan kerja 1 kV tahanan isolasi minimum 1 MΩ - IEC (International Electrotechnical Commission)
Dengan tegangan kerja 1 V tahanan isolasi minimum 1 kΩ
Pengukuran isolasi kabel bertegangan tinggi dengan stabil dan akurat
Langkah-langkah pengukuran:
- Pastikan sistem kelistrikan kabel dalam keaadan off atau di shutdown.

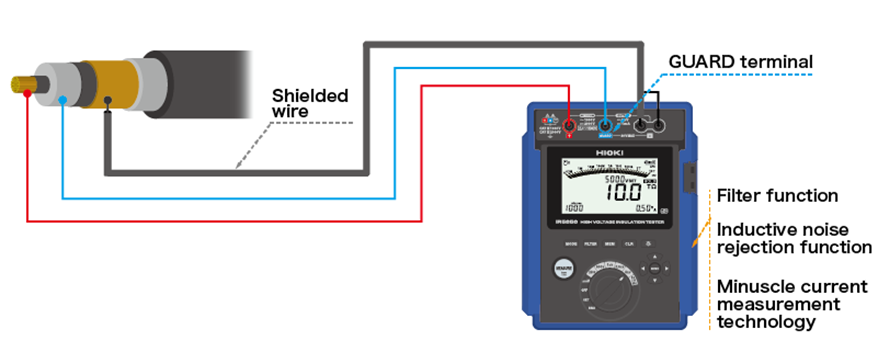

- Hubungkan kabel test lead ke kabel yang ingin diuji sesuai wiring dan warna kabel masing-masing diatas.
- Masuk ke mode spot reading dengan waktu 01:00 menit dengan menekan tombol mode.
- Putar selector switch yang dibawah ini ke 5 kV

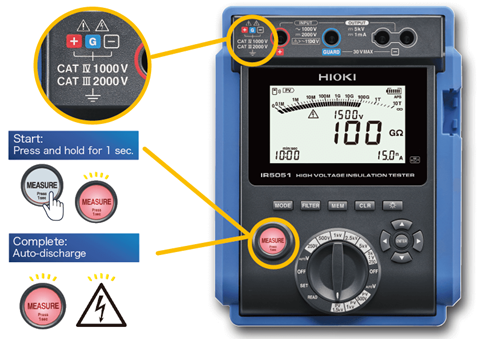

- Tekan tombol measure selama 1 detik untuk memulai pengukuran
Pastikan kabel MV dan PV di sistem kelistrikan Anda tetap aman dan andal! Dengan Hioki IR5051, Anda dapat mendeteksi kualitas isolasi kabel secara akurat dan efisien. Radius Electric sebagai distributor resmi Hioki siap membantu Anda menemukan solusi terbaik. Hubungi kami sekarang melalui tombol WhatsApp di pojok kanan bawah untuk konsultasi lebih lanjut!
