Unbalance listrik merupakan masalah yang sering terjadi pada sistem kelistrikan. Hal ini terjadi ketika beban listrik yang diterapkan pada tiga fase tidak seimbang. Beban listrik yang tidak seimbang tersebut akan menyebabkan arus yang mengalir pada masing-masing fase menjadi berbeda. Seiring dengan berjalannya waktu, unbalance listrik ini dapat menyebabkan kerusakan pada peralatan listrik dan mengurangi efisiensi penggunaan energi listrik. Oleh karena itu, penting untuk memahami apa itu unbalance listrik dan bagaimana cara mengatasinya.
Pada dasarnya, unbalance listrik disebabkan oleh beberapa faktor, di antaranya adalah perbedaan beban pada masing-masing fase, hubungan yang tidak baik pada kabel dan terminal, serta masalah pada transformator atau generator listrik. Untuk mengetahui apakah sistem listrik mengalami unbalance, dapat dilakukan pengukuran menggunakan alat yang disebut dengan power analyzer. Alat ini dapat mengukur keseimbangan arus dan tegangan pada masing-masing fase.
Dampak dari unbalance listrik pada sistem kelistrikan dapat sangat merugikan, terutama jika terjadi dalam jangka waktu yang lama. Beban listrik yang tidak seimbang pada masing-masing fase akan menyebabkan kerusakan pada peralatan listrik, seperti mesin-mesin industri dan peralatan rumah tangga. Selain itu, unbalance listrik juga dapat mengurangi efisiensi penggunaan energi listrik. Misalnya, jika beban listrik yang diterapkan pada salah satu fase lebih besar daripada yang diterapkan pada fase lainnya, maka arus yang mengalir pada fase tersebut akan lebih besar. Hal ini akan menyebabkan terjadinya panas yang berlebihan pada kabel listrik dan peralatan listrik. Seiring dengan berjalannya waktu, hal ini dapat menyebabkan kerusakan dan bahkan kebakaran.
Untuk mengatasi masalah unbalance listrik, ada beberapa langkah yang dapat dilakukan. Pertama, pastikan bahwa beban listrik pada masing-masing fase seimbang. Hal ini dapat dilakukan dengan membagi beban listrik secara merata pada ketiga fase. Misalnya, jika terdapat 9 lampu yang akan dihubungkan ke sistem listrik, maka sebaiknya 3 lampu dihubungkan ke setiap fase. Selain itu, pastikan juga bahwa kabel dan terminal pada sistem listrik dalam keadaan baik dan terhubung dengan baik. Gangguan pada kabel atau terminal dapat menyebabkan resistansi yang tidak seimbang pada masing-masing fase.
Kedua, lakukan pengukuran secara berkala menggunakan power analyzer untuk memastikan bahwa sistem listrik dalam keadaan seimbang. Pengukuran ini dapat dilakukan secara rutin, misalnya setiap 3 bulan sekali. Jika terdapat perbedaan yang signifikan antara arus dan tegangan pada masing-masing fase, maka perlu dilakukan perbaikan pada sistem listrik.
Ketiga, pastikan juga bahwa transformator dan generator listrik dalam keadaan baik dan tidak mengalami masalah. Transformator dan generator listrik yang bermasalah dapat menyebabkan unbalance listrik pada sistem kelistrikan
Unbalance listrik adalah kondisi di mana distribusi arus listrik pada tiga fase sistem listrik tidak seimbang. Hal ini dapat disebabkan oleh berbagai faktor, seperti perbedaan impedansi antara fase, gangguan pada instalasi listrik, atau kerusakan pada peralatan listrik. Jika unbalance listrik tidak terdeteksi dan ditangani dengan baik, dapat mengakibatkan kerusakan pada peralatan listrik dan bahkan kebakaran.
Untuk mendeteksi unbalance listrik, terdapat beberapa metode yang dapat dilakukan. Berikut adalah beberapa metode deteksi unbalance listrik yang umum digunakan:
- Pengukuran Tegangan dan Arus Listrik Metode yang paling umum digunakan untuk mendeteksi unbalance listrik adalah dengan melakukan pengukuran tegangan dan arus listrik pada setiap fase. Dalam kondisi normal, tegangan dan arus listrik pada setiap fase harus seimbang. Jika terdapat perbedaan tegangan atau arus listrik pada salah satu fase, maka dapat dikatakan bahwa terjadi unbalance listrik.
- Metode Pengukuran Harmonisa Unbalance listrik seringkali disertai dengan distorsi harmonisa pada sistem listrik. Oleh karena itu, metode deteksi unbalance listrik yang lain adalah dengan melakukan pengukuran harmonisa pada sistem listrik. Pengukuran harmonisa ini dilakukan dengan menggunakan analisa spektrum pada gelombang tegangan dan arus listrik pada setiap fase. Jika terdapat perbedaan harmonisa pada setiap fase, maka dapat dikatakan bahwa terjadi unbalance listrik.
- Penggunaan Alat Deteksi Unbalance Listrik Selain menggunakan metode pengukuran, terdapat juga alat khusus yang dapat digunakan untuk mendeteksi unbalance listrik. Alat ini bekerja dengan memonitor arus dan tegangan pada setiap fase dan memberikan indikasi jika terdapat unbalance listrik. Alat ini biasanya dilengkapi dengan alarm untuk memberitahu pengguna jika terjadi unbalance listrik.
- Analisis Data Metode deteksi unbalance listrik yang terakhir adalah dengan melakukan analisis data. Analisis data dilakukan dengan memonitor data penggunaan listrik pada setiap fase dalam periode tertentu. Dari data tersebut, dapat dianalisis apakah terdapat pola unbalance listrik pada sistem listrik. Metode ini membutuhkan alat khusus yang mampu merekam dan menganalisis data penggunaan listrik.
Setelah unbalance listrik terdeteksi, langkah selanjutnya adalah menangani unbalance listrik tersebut. Langkah yang dapat dilakukan antara lain dengan melakukan perbaikan instalasi listrik, melakukan penggantian peralatan listrik yang rusak atau menyebabkan unbalance listrik, dan melakukan penambahan kapasitor untuk mengurangi unbalance listrik.
Dalam kesimpulannya, terdapat beberapa metode deteksi unbalance listrik yang dapat dilakukan, antara lain dengan melakukan pengukuran tegangan dan arus listrik, pengukuran harmonisa, menggunakan alat deteksi unbalance listrik, dan analisis data. Setelah unbalance listrik terdeteksi, perlu dilakukan tindakan yang tepat untuk mengatasi masalah tersebut demi mencegah terjadinya kerusakan pada sistem kelistrikan yang mengakibatkan pengeluaran biaya yang jauh lebih besar.

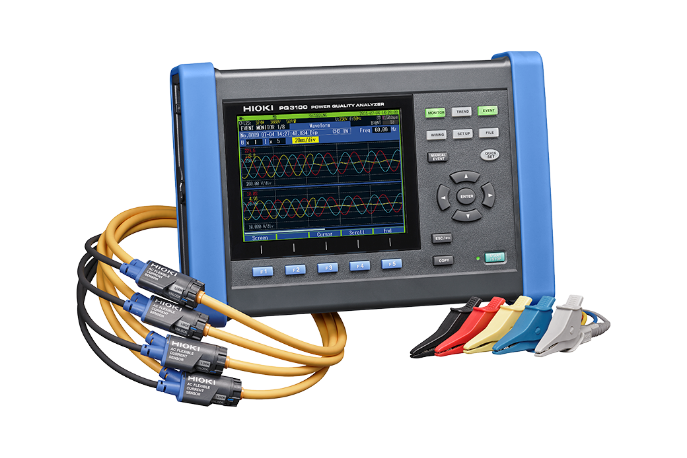

HIOKI POWER QUALITY ANALAYZER
Hioki Power Quality Analyzer adalah alat yang digunakan untuk mengukur dan menganalisis kualitas daya listrik yang diterima oleh suatu sistem listrik. Alat ini dapat membantu dalam mendeteksi gangguan dan masalah pada sistem listrik, termasuk unbalance listrik.
Salah satu fitur dari Hioki Power Quality Analyzer adalah kemampuannya untuk mengukur tegangan dan arus pada setiap fase dalam sistem listrik. Alat ini dapat memberikan informasi yang detail dan akurat mengenai tegangan dan arus pada setiap fase, termasuk perbedaan tegangan atau arus pada masing-masing fase yang dapat mengindikasikan terjadinya unbalance listrik.
Selain itu, Power Quality Analyzer juga dapat melakukan pengukuran harmonisa pada sistem listrik. Unbalance listrik seringkali disertai dengan distorsi harmonisa pada sistem listrik, sehingga pengukuran harmonisa dapat membantu dalam mendeteksi terjadinya unbalance listrik pada sistem listrik.
Hioki Power Quality Analyzer dilengkapi dengan layar LCD yang dapat menampilkan data pengukuran secara real-time. Alat ini juga dapat menyimpan data pengukuran dalam waktu yang lama dan dapat diunduh ke komputer untuk dianalisis lebih lanjut.
Dalam deteksi unbalance listrik, Hioki Power Quality Analyzer dapat membantu dalam memberikan informasi yang detail mengenai kondisi sistem listrik. Informasi ini dapat digunakan untuk mengidentifikasi penyebab terjadinya unbalance listrik dan melakukan tindakan perbaikan yang tepat. Hioki Power Quality Analyzer juga dapat membantu dalam memantau kualitas daya listrik secara berkala untuk mencegah terjadinya unbalance listrik pada sistem listrik.
Dalam kesimpulannya, Hioki Power Quality Analyzer adalah alat yang dapat digunakan untuk deteksi unbalance listrik pada sistem listrik. Alat ini dapat mengukur tegangan, arus, dan harmonisa pada setiap fase dalam sistem listrik, dan memberikan informasi yang detail mengenai kondisi sistem listrik. Penggunaan Hioki Power Quality Analyzer dapat membantu dalam mengidentifikasi penyebab terjadinya unbalance listrik dan dapat membantu untuk memberikan identifikasi tindakan perbaikan yang tepat untuk memastikan kualitas daya listrik yang baik.
Dengan perangkat ini, pengguna dapat mengidentifikasi gangguan pada sistem kelistrikan dengan akurasi yang tinggi dan memperbaikinya sebelum menyebabkan kerusakan yang lebih parah. Diharapkan artikel ini dapat memberikan wawasan dan pengetahuan yang berguna bagi pembaca mengenai pentingnya menjaga kualitas dan kestabilan sistem kelistrikan.
