Battery Test adalah suatu pengujian yang dilakukan untuk mengetahui performance (kemampuan) battery baik secara individual maupun secara keseluruhan atau biasa disebut BATTERY BANK.
Penguji baterai portabel Hioki mendukung pemeliharaan UPS dan baterai penyimpanan yang penting untuk mendukung kehidupan semua bisnis. Penguji resistansi internal baterai BT3554-50 menetapkan standar untuk menilai kerusakan dan sisa masa pakai UPS dan baterai timbal-asam lainnya dengan memberikan diagnosis lengkap melalui pengujian ketahanan baterai. Pin Type Lead L2020 yang dirancang khusus semakin meningkatkan efisiensi pengujian dengan ujung berbentuk L yang memungkinkan Anda menjangkau jauh ke dalam rak baterai untuk memeriksa terminal sepenuhnya.
Tujuan Pengujian Baterai
Sebagai Predictive Maintenance untuk mengetahui kondisi kesehatan baterai, baik atau buruk (SoH-State of Health) dan kapasitas baterai (SoC-State of Charge)
Jika kondisi ups tidak diketahui, dapat menyebabkan masalah pada peralatan peralatan yang penting jika terjadi keadaan darurat
Beberapa Metode Pengujian di antaranya :
1. Voltage Test
Pengujian baterai untuk mengetahui nilai tegangan dc baterai
2. Density Check / Liquid Test
Pengujian Baterai untuk mengetahui kapasitas cairan pada Baterai
3. Full Cycle/Capacity Test (Charge-Discharge)
Pengujian Baterai untuk mengetahui Sisa kapasitas pada Baterai (AH).
4. Internal Resistance
Pengujian Baterai untuk mengetahui Nilai Impedansi pada Baterai (Ω).
Membandingkan nilai baterai baru dengan baterai yang sudah terpakai.
BT3554 menggunakan Metode Pengujian Internal Resistance, dikhususkan untuk baterai Lead-Acid / VRLA.

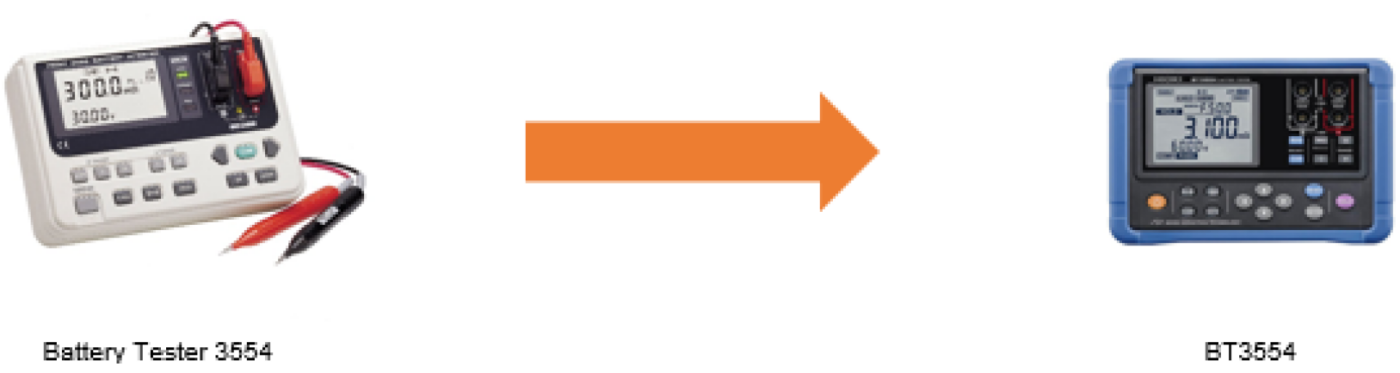

Latar Belakang Pengembangan BT3554
Setelah 9 tahun Battery Tester 3554 memenuhi permintaan pasar, disempurnakan oleh BT3554. Dimana BT3554 menghadirkan pengukuran yg lebih cepat tanpa noise.
Kelebihan dari Battery Tester 3544 Instrumen ini mempunyai teknologi pengukuran presisi tinggi dan pengurangan noise sehingga bisa digunakan untuk mengukur UPS meskipun dalam keadaan menyala tanpa shut down, Pegukuran menjadi stabil dan lebih cepat dibandingkan model sebelumnya.
3554: 3sec → New one: 2sec (Improved auto hold time).
Fitur BT3554
Parameter Pengukuran
1. Voltage Range : 0.000 V to ±60.00 V (2 range)
2. Internal resistance Range : 0.000 mΩ to 3.100 Ω (4 range)
3. Temperature Range : -10.0 °C to 60.0 °C (optional sensor)
– Pengukuran baterai dapat dilakukan saat baterai terhubung ke perangkat induknya, tanpa membuatnya offline
– Ukur dan simpan data secepat 2 detik, peningkatan 60% dari yang lama 3554
– Mendiagnosis degradasi baterai secara instan (PASS, WARNING, FAIL) dengan mengukur resistansi internal dan tegangan (*1)
– Teknologi pengurangan kebisingan meningkatkan ketahanan kebisingan
– Panduan layar dan audio (*2) menyederhanakan pengukuran
– Data pengukuran ditautkan ke informasi situs dan disimpan, sehingga mengurangi jam kerja manajemen
– Transfer data pengukuran dengan mudah ke smartphone atau tablet Anda menggunakan aplikasi gratis kami Gennect Cross (*3) atau ke file Excel®. (Adaptor Wireless Z3210 diperlukan)
– Pelindung baru memberikan pegangan ergonomis yang lebih baik dan daya tahan di lapangan.
– Penyimpanan data sampai dengan 6000 data
Spesifikasi Dasar
Rentang Pengukuran Resistansi
3 mΩ (tampilan maks. 3.100 mΩ, resolusi 1 μΩ) hingga 3 Ω (tampilan maks. 3.100 Ω, resolusi 1 mΩ), 4 rentang Akurasi: ±0.8 % rdg ±6 dgt (kisaran 3 mΩ: ±1.0 % rdg ±8 dgt) Frekuensi sumber pengujian: 1 kHz ±30 Hz Dengan fungsi untuk menghindari frekuensi kebisingan diaktifkan: 1 kHz ±80 Hz arus pengujian: 160 mA (rentang 3m/30 mΩ), 16 mA (rentang 300 mΩ), 1,6 mA (rentang 3 Ω) Tegangan terminal terbuka: peak 5 V
Rentang Pengukuran Tegangan
± 6 V (tampilan maks. ±6.000 V, resolusi: 1 mV) hingga ± 60 V (tampilan maks. ±60,00 V, resolusi: 10 mV), 2 rentang, Akurasi: ±0,08 % rdg ±6 dgt
Akurasi Pengukuran Suhu
Rentang pengukuran: -10°C hingga 60°C (14°F hingga 140°F), Tampilan maksimum: 60,0°C (140,0°F), Resolusi 0,1°C (0,1°F), akurasi pengukuran *: ±1,0° C (±1,8°F)
* Bila menggunakan Kabel Tipe Klip dengan Sensor Suhu 9460.
* Saat menggunakan Pemeriksaan Suhu 9451, tambahkan ±0,5°C (±0,9°F) (panjang kabel: 1,5 m [59,1″]).
* Saat menggunakan Temperature Probe 9451S, tambahkan ±0,5°C (±0,9°F) (panjang kabel: 0,1 m [3,94″]). akurasi mandiri BT3554-50 dengan input simulasi: ±0,5°C (±0,9°F)
Maks. Mutlak Tegangan Masukan
60 V DC maks. (Tidak ada masukan AC)
Waktu Pengukuran
100 ms
Waktu merespon
Kira-kira 1,6 detik
Pembanding
Membandingkan nilai terukur dengan nilai ambang batas yang ditetapkan untuk membuat penilaian dan melaporkannya kepada pengguna. Metode pemberitahuan penilaian: Hasil ditampilkan seperti yang ditunjukkan di bawah ini (segmen) dan suara nada bip Saat nilai Tegangan (tinggi): Nilai Resistansi (rendah)= LULUS, Nilai Resistansi (sedang)= PERINGATAN, Nilai Resistansi (tinggi)= GAGAL Ketika nilai Tegangan (rendah): Nilai Resistansi (rendah) = PERINGATAN, Nilai Resistansi (sedang) = PERINGATAN, Nilai Resistansi (tinggi) = GAGAL Jika hasil penilaian adalah PERINGATAN atau GAGAL, nada audio disertai dengan lampu latar merah. Metode penilaian tegangan yang dapat dipilih pengguna: ABS
(penilaian nilai absolut), POL (penilaian polaritas) Pengaturan yang dapat disimpan: 200 tabel.
Fungsi Memori
Operasi: Menyimpan, memuat, dan menghapus data pengukuran, Menyimpan dan menghapus informasi profil, Jumlah kumpulan data: 6000, Arsitektur memori: 500 kumpulan data per unit (12 unit) Data tersimpan: Data pengukuran yang disimpan ditautkan ke informasi profil.
1. Data pengukuran: Data dapat disimpan, dimuat, dan dihapus dengan mengoperasikan instrumen.
-1. Tanggal dan waktu
-2. Nilai resistansi, nilai tegangan, dan suhu
-3. Nilai ambang pembanding dan hasil penilaian
2. Informasi profil: Informasi profil dapat disimpan, dimuat, dan dihapus menggunakan aplikasi yang didukung (Gennect Cross atau Gennect One).
-1. Nomor profil: 1 hingga 100 (Data (2), (3), dan (4) di bawah ini disimpan untuk setiap nomor profil)
-2. Lokasi: Komentar yang ditentukan pengguna seperti lokasi UPS
-3. Informasi perangkat: Komentar yang ditentukan pengguna seperti nomor manajemen UPS
-4. Nomor baterai: 1 hingga 500 (nomor awal, nomor akhir)
Navigator Pengukuran
Pengoperasian: Mengumumkan nomor baterai berikutnya yang akan diukur melalui tampilan layar dan panduan audio. Output audio dihasilkan oleh perangkat seluler yang terhubung saat menggunakan Z3210 dan aplikasi yang didukung (Gennect Cross).
Persiapan: Informasi profil yang telah didaftarkan pada aplikasi yang didukung (Gennect Cross atau Gennect One) harus ditransfer ke instrumen.
Antarmuka Komunikasi
USB Komunikasi wireless Bluetooth® (saat Z3210 diinstal)
Fungsi Lainnya
Pengukuran suhu (-10,0 hingga 60,0 °C), Penyesuaian nol, Tahan, Tahan otomatis, Memori otomatis, Hemat daya otomatis, Jam
Sumber Daya Listrik
Baterai alkaline LR6 (ukuran AA) ×8 Nilai tegangan suplai: 1,5 V DC × 8 (Baterai hidrida logam nikel dapat digunakan. Namun, tampilan masa pakai baterai tidak didukung dalam konfigurasi ini.)
Waktu operasi berkelanjutan: Kira-kira. 8,3 jam. (tanpa Z3210 diinstal), Kira-kira. 8,2 jam. (dengan Z3210 terpasang dan komunikasi wireless aktif)
Dimensi dan Massa
199 mm (7,83 inci)L × 132 mm (5,20 inci)T × 60,6 mm (2,39 inci)D (dengan pelindung), 960 g (33,9 oz) (termasuk baterai dan pelindung)
Aksesoris yang Termasuk
Tas Alat C1014 ×1, Pelindung Z5041 ×1, Set Sekring Z5050 ×1, 0 Papan Penyesuaian ×1, Tali Leher ×1, Kabel USB ×1, CD software (Gennect One) ×1, Baterai Alkaline AA (LR6) × 8, Panduan Pengguna ×1
Hanya Instrumen
Dengan Pin Jenis Timbal 9465-10
Dengan Pin Type Lead L2020
