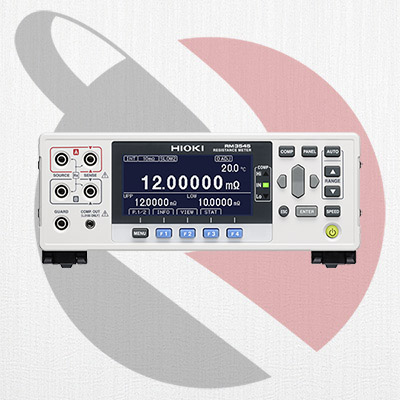

Spesifikasi dan Harga Hioki RM3545 Resistance Meter
Hioki RM3545 DC resistance meters mengukur berbagai nilai resistansi pada tingkat presisi yang tinggi. Hioki RM3545 adalah meter resistansi multichannel berkemampuan super-presisi tinggi yang memenuhi aplikasi dalam penelitian dan produksi lanjutan untuk menguji ketahanan belitan motor dan transformator; resistensi kontak relai daya, sakelar, dan konektor; dan resistensi relay sinyal dan bagian magnetik.
Model No. (Order Code)
| RM3545 | |
|---|---|
| Hioki RM3545-01 | Built-in GP-IB interface |
| Hioki RM3545-02 | Support for the multiplexer unit |
| Resistance range | 10 mΩ (12.00000 mΩ display Max., 10 nΩ resolution) to 1000 MΩ range (1200.0 MΩ display Max., 100 kΩ resolution), 12 steps [LP ON] 1000 mΩ (1200.00 mΩ display Max., 10 µΩ resolution) to 1000 Ω range (1200.00 Ω display Max., 10 mΩ resolution), 4 steps Measurement accuracy: ±0.006 % rdg. ±0.001 % f.s. |
|---|---|
| Testing current | 1 A DC to 1 µA or less [LP ON] 1 mA to 5 μA DC |
| Open-terminal voltage | 20 V DC (10 kΩ range or more), 5.5 V DC max. (1000 Ω range or less) [LP ON] 20 mV DC max. |
| Temperature measurement | -10.0 to 99.9 °C, accuracy: ±0.50 °C (Temperature Sensor Z2001 and RM3545 combined accuracy), -99.9 to 999.9°C (analog input) |
| Measurement speed | FAST (2.2ms) / MED (50Hz: 21ms, 60Hz: 18ms) / SLOW1 (102ms) / SLOW2 (202ms) |
| Functions | Temperature correction, temperature conversion, offset voltage compensation (OVC), comparator (ABS/ REF%), BIN, key-lock (OFF, menu lock, all lock), display digit count selection function (7- digit/ 6-digit/ 5-digit), automatic power supply frequency settings (AUTO/ 50Hz/ 60Hz), scaling, judgment sound setting, auto hold, averaging, statistical calculations, panel store/panel load, D/A output. |
| Multiplexer | [Only RM3545-02] Support Unit: Z3003 (Install up to 2 units) |
| Communication interfaces | Select from GP-IB (RM3545-01 only), RS-232C, Printer (RS-232C), or USB . Remote function, communications monitor function, data output function, memory (50) |
| Power supply | 100 V to 240 V AC, 50 Hz/60 Hz, Rated power consumption: 40 VA max. |
| Dimensions and mass | 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D [RM3545/RM3545-01] 2.5 kg (88.2 oz), [RM3545-02] 3.2 kg (35.3 oz) |
| Accessories | Power cord ×1, Clip type lead L2101 ×1, temperature sensor Z2001 ×1, Male EXT I/O connector ×1, Instruction manual ×1, Application disc ×1, USB cable (A-to-B type) ×1, Spare fuse ×1 |
Cara Menggunakan Resistance Meter: Mengukur Resistensi Kontak dengan Fungsi Resistansi Daya Rendah
Standar IEC menentukan metode yang digunakan untuk mengukur resistansi kontak konektor dan relai yang digunakan untuk sinyal yang sangat rendah. Pengukur Resistensi RM3545 Hioki memenuhi standar tersebut dengan fungsi resistansi daya rendahnya, yang juga dikenal sebagai uji sirkuit kering. Untuk mengurangi efek pada permukaan kontak yang memburuk, tegangan terminal terbuka dibatasi pada 20mV, sedangkan arus pengukuran maksimum tidak pernah melebihi 1mA, memberikan lingkungan pengujian yang ideal untuk mengukur resistansi kontak dari kisaran 0,1μΩ hingga 1kΩ.
Cara Menggunakan Resistance Meter: Mengimbangi Pengaruh Gaya Elektromagnetik
Saat mengukur resistansi rendah, karena tegangan yang dihasilkan saat logam yang berbeda bersentuhan satu sama lain (dikenal sebagai gaya elektromagnetik, atau EMF), nilai pengukuran dapat menjadi tidak stabil. Hioki RM3545 dilengkapi dengan fungsi Offset Voltage Compensation (OVC) untuk mengoreksi efek EMF, menjadikan instrumen ini ideal untuk mengukur resistansi rendah dari titik pengelasan busbar.
Product Video
Fitur Utama
• Akurasi dasar 0,006%, maks 0,01 μΩ. resolusi, 1A maks. pengujian saat ini
• Ukur dari 0,00 μΩ (pengujian saat ini 1 A) hingga 1200 MΩ
• Unit Multiplexer Z3003 (opsi) menyediakan 20-channel pengukuran 4-terminal untuk penilaian lengkap sinyal multi-point (hanya RM3545-02)
• Pengukuran resistansi daya rendah dengan tegangan terbuka tidak melebihi 20 mV
• Dukungan produktivitas komprehensif berkecepatan tinggi memberikan keputusan hanya dalam waktu 2,0 ms dari awal hingga selesai
Spesifikasi dan Harga Hioki RM3544 DC Resistance Meters
PT. Radius Allkindo Electric Merupakan DISTRIBUTOR RESMI HIOKI (Authorized Distributor) yang berlokasi Jakarta dan Surabaya, sehingga customer tidak perlu khawatir untuk kualitas produk dan keaslian produk Hioki. Untuk Spesifikasi dan Harga Hioki RM3545 DC Resistance Meters lebih lanjut bisa chat WA langsung di pojok bawah (0821-2198-5207), atau menghubungi ke No. Telpon 021-21287455 maupun email ke: cs@radius.co.id.
