Spesifikasi Hioki RM2610 Electrode Resistance Measurement System

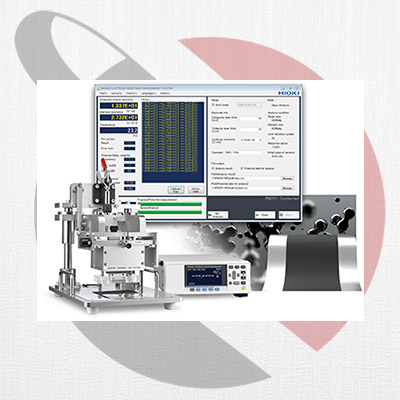

Hioki RM2610 Electrode Resistance Measurement System mengisolasi dan menghitung karakteristik resistensi lembaran elektroda, komponen utama baterai lithium-ion (LIBs), sebagai dua komponen: resistensi lapisan komposit dan resistensi antarmuka antara lapisan komposit dan kolektor. Sistem ini memungkinkan pengguna untuk memvisualisasikan dua kuantitas ini dengan mengukur permukaan lembaran elektroda dengan fixture uji yang terdiri dari berbagai probe uji dan kemudian menggunakan teknik analitis eksklusif untuk mengukurnya.
| Measurement target | Positive and negative electrode sheets for rechargeable lithium-ion batteries |
|---|---|
| Measurement parameters | Composite resistivity [Ωcm] Interface resistance (contact resistance) between the composite layer and current collector [Ωcm^2] |
| Computation method | Inverse problem analysis of potential distribution using the finite volume method |
| Information necessary for computation | • Composite layer thickness [μm] (for 1 side) • Current collector thickness [μm] • Current collector volume resistivity [Ωcm] |
| Measurement time | Standard conditions: 75 s (Contact check + potential distribution measurement + computation) |
| Measurement current | 10 μA (min.) to 10 mA (max.) |
| Number of probes | 46 |
| Recommended PC specifications | CPU: Intel® Core™ i7, 2.4 GHz, 4 or more threads RAM: 8 GB or greater (4 GB required) Operating system: Windows 7 (64-bit), 8 (64-bit), 10 (64-bit) |
| Temperature measurement function | Measures temperature near the test fixture |
| Accessories | TEMPERATURE SENSOR Z2001 ×1, USB cable ×1, USB license key ×1, Probe check board ×1, Power cord ×1, Instruction manual ×1 |
Review Hioki RM2610 Electrode Resistance Measurement System
Sistem Pengukuran Resistansi Elektroda RM2610 – Dari Penyiapan hingga Pengujian
HIOKI RM2610 memisahkan resistansi elektroda positif dan negatif baterai lithium-ion (LIB) menjadi resistansi lapisan komposit dan resistansi antarmuka (resistansi kontak antara kolektor arus dan lapisan komposit) dan mengukur hasil untuk analisis lebih lanjut. Video ini menunjukkan cara menyiapkan dan memulai pengukuran.
Sistem Pengukuran Resistansi Elektroda Hioki RM2610 – Cara Melakukan Perawatan Reguler
Memperkenalkan prosedur untuk memverifikasi kontinuitas antara probe, meteran resistansi dan DUT, serta isolasi antar probe. Karena perlengkapan uji tidak harus dilepaskan dari sistem tetapi cukup diputar untuk mengarahkan kepala probe ke depan, membersihkan dan memeriksa probe sangat mudah.
Kuasai Penggunaan Perangkat Lunak Pengukuran Resistensi Elektroda Hioki RM2612: Langkah 1 – 4
Hitung hambatan antarmuka (resistansi kontak) antara resistansi lapisan material komposit dan lapisan kolektor saat ini terhadap perubahan bahan lembaran elektroda (bahan aktif, alat bantu konduktif, dll.), Komposisi, dan kondisi lapisan. Memperkenalkan fungsi aplikasi perangkat lunak untuk Sistem Pengukuran Resistansi Elektroda RM2610.
- Langkah 1: Koneksi USB
- Langkah 2: Pemilihan Unit Lapisan Komposit
- Langkah 3: Pengukuran dengan Contact Check On
- Langkah 4: Analisis Ulang Potensi Terbaru
Kuasai Penggunaan Perangkat Lunak Pengukuran Resistensi Elektroda Hioki RM2612:
Langkah 5 – 7
- Langkah 5: Keluaran Hasil Analisis dan Informasi Lainnya
- Langkah 6: Menggunakan “Meas. Mode “dan” Mode Analisis “
- Langkah 7: Simpan / Muat Konfigurasi Pengukuran dan Analisis
Kuasai Penggunaan Perangkat Lunak Pengukuran Resistensi Elektroda Hioki RM2612:
Langkah 8 – 10
- Langkah 8: Ketika Hasil Analisis Negatif
- Langkah 9: Hemat Waktu dan Maksimalkan Efisiensi
- Langkah 10: Ketika Anda ingin memaksakan perhitungan bahkan dengan KESALAHAN KONTAK
Kuasai Penggunaan Perangkat Lunak Pengukuran Resistensi Elektroda Hioki RM2612:
Langkah 11
- Langkah 11: Pembaruan Perangkat Lunak Otomatis
Spesifikasi dan Harga Hioki RM2610 Electrode Resistance Measurement System
PT. Radius Allkindo Electric Merupakan DISTRIBUTOR RESMI HIOKI (Authorized Distributor) yang berlokasi Jakarta dan Surabaya, sehingga customer tidak perlu khawatir untuk kualitas produk dan keaslian produk Hioki. Untuk Spesifikasi dan Hioki RM2610 Electrode Resistance Measurement System lebih lanjut bisa chat WA langsung di pojok bawah (0821-2198-5207), atau menghubungi ke No. Telpon 021-21287455 maupun email ke: cs@radius.co.id.
