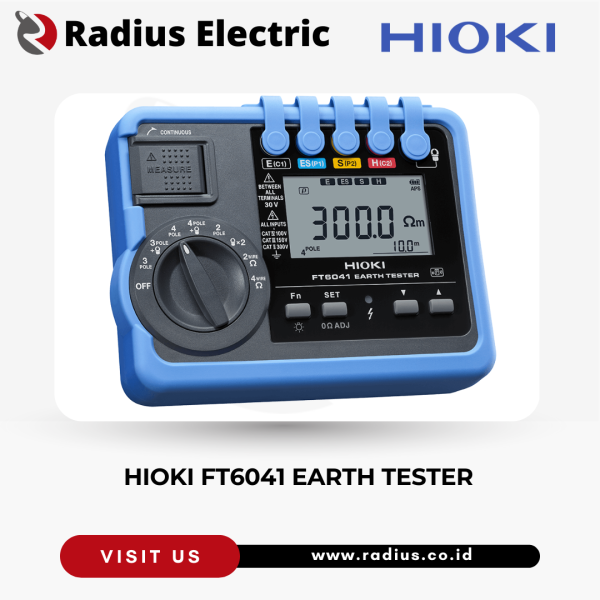

Hioki FT6041 Earth Tester
Hioki FT6041 adalah earth tester, yang dirancang untuk pengukuran resistensi tanah dengan berbagai metode, termasuk metode 4 kutub, 3 kutub, dan 2 kutub, serta fungsi MEC (Mengukur Bumi dengan Penjepit). Alat ini dilengkapi dengan fitur seperti tahan debu dan air IP67, kompatibel dengan aplikasi smartphone untuk transfer data, dan berbagai aksesoris untuk memudahkan pengukuran di lapangan
- Metode 4 kutub (metode 4 kutub Wenner):
- Aplikasi: Mengukur resistivitas tanah saat mensurvei desain pentanahan
- Deskripsi: Metode ini cocok untuk menentukan resistivitas tanah dalam survei desain landasan karena memberikan akurasi yang baik dan mengurangi efek dari resistansi kontak elektroda dengan tanah.
- Metode 3 kutub:
- Aplikasi: Mengukur resistensi tanah secara tepat
- Deskripsi: Metode ini digunakan untuk mengukur resistensi tanah dengan akurasi yang baik, terutama pada aplikasi di mana pengukuran yang tepat diperlukan.
- Fungsi MEC (Mengukur Bumi dengan Penjepit):
- Aplikasi: Mengukur resistansi arde tanpa melepaskan elektroda arde
- Deskripsi: Fungsi ini berguna ketika Anda perlu mengukur resistansi tanah tanpa perlu melepaskan elektroda arde, sehingga meningkatkan efisiensi pengukuran.
- Metode 3 kutub menggunakan pengukuran 4 terminal:
- Aplikasi: Mengukur nilai tahanan tanah beberapa ohm atau kurang
- Deskripsi: Metode ini berguna untuk mengukur nilai tahanan tanah yang rendah dengan akurasi yang tinggi, terutama pada aplikasi di mana nilai tahanan tanah sangat rendah.
- Metode 2 penjepit:
- Aplikasi: Mengukur tahanan pentanahan pada beberapa landasan
- Deskripsi: Metode ini cocok untuk mengukur tahanan pentanahan pada beberapa landasan, memberikan informasi yang berguna untuk memastikan keselamatan sistem grounding.
- Pengukuran resistansi rendah:
- Aplikasi: Uji kontinuitas setelah pengukuran tahanan tanah
- Deskripsi: Fungsi ini berguna untuk memastikan keandalan sistem grounding dengan menguji kontinuitas setelah pengukuran tahanan tanah dilakukan.
Spesifikasi Hioki FT6041 Earth Tester
| Measurement parameters | • Ground resistance measurement: 4-pole method, 3-pole method, 2-pole method, MEC function, clamp-on measurement (two clamps) • Soil resistivity measurement: 4-pole method • Low-resistance measurement: 4-terminal method, 2-terminal method • Ground potential measurement |
|---|---|
| Ground potential | 0 to 30.0 V RMS, accuracy: ±2.3% rdg. ±8 dgt. (50/60 Hz), ±1.3% rdg. ±4 dgt. (DC) |
| Functions | Live wire warning, auto power save, soil resistivity display (4-pole method only), zero-adjustment, auto-hold, continuous measurement mode, wireless communication (only when Z3210 is connected), buzzer sound, comparator, switching the display, ground potential overload display (when measuring ground resistance) |
| Operating temperature and humidity | -25°C to 65°C (*1) (non-condensing) |
| Storage temperature and humidity | -25°C to 65°C: 80% RH or less (non-condensing) |
| Dustproof and waterproof | IP65, IP67 (EN60529) |
| Standards | EN61010 (safety), EN61326 (EMC), EN61557-1/EN61557-10/EN61557-14 (low-resistance measurement, earth testers), EN61557-5 (earth testers) |
| Power supply | HR6 nickel-metal hydride battery x 4 or LR03 alkaline battery × 4 |
| Number of measurements per battery charge (*2) | 500 times (3-pole method, without Z3210 installed) 400 times (3-pole method, with Z3210 installed and using wireless communication) |
| Dimensions and weight | Approx. 189 mm (7.44 in.)W × 148 mm (5.83 in.) H × 48 mm (1.89 in.) D, approx. 765 g (26.98 oz.) (including battery, protector) |
| Included accessories | Auxiliary Earthing Rod L9840 (2 piece set) ×2, Measurement Cable L9845-31 ×1, Measurement Cable L9845-33 ×1, Measurement Cable L9845-52 ×1, Measurement Cable L9841 ×1, Test Lead L9787 ×1, Earth Nets Module L9846 ×2, Carrying Case C0208 ×1, Carrying Case C0209 ×1, Protector ×1, LR6 Alkaline battery ×4, Instruction manual ×1, Operating precautions ×1 |
- *1:-25°C to 40°C, -13°F to 104°F (80% RH or less), 40°C to 45°C, 104°F to 113°F (60 % RH or less), 45°C to 50°C, 113°F to 122°F (50% RH or less), 50°C to 55°C, 122°F to 131°F (40% RH or less), 55°C to 60°C, 131°F to 140°F (30% RH or less), 60°C to 65°C, 140°F to 149°F (25% RH or less)
- *2:NiMH battery x 4 (reference value at 23°C)
Ground resistance measurement: 4-pole method, 3-pole method, 2-pole method
| Measurement principle | Apply voltage and measure voltage and current (measures effective resistance by synchronous detection) | |||||
|---|---|---|---|---|---|---|
| Ground resistance range | 3 Ω (0 to 3.000 Ω) |
30 Ω (0 to 30.00 Ω) |
300 Ω (30.0 Ω to 300.0 Ω) |
3000 Ω (300 Ω to 3000 Ω) |
30.00 k Ω (3.00 k Ω to 30.00 k Ω) |
300.0 k Ω (30.0 k Ω to 300.0 k Ω) |
| Accuracy | — | ±1.5% rdg. ±6 dgt | ±1.5% rdg. ±4 dgt. | |||
| Allowable resistance of auxiliary grounding electrode | 5 kΩ | 50 kΩ | 100 kΩ | |||
| Allowable ground potential | 30 V RMS or 42.4 V peak | |||||
MEC function: 4-pole method with clamp sensor, 3-pole method with clamp sensor
| Measurement principle | Apply voltage and measure voltage and current (measures effective resistance by synchronous detection) | |||
|---|---|---|---|---|
| Ground resistance range | 30 Ω (0.00 to 30.00 Ω) | 300 Ω (30.0 Ω to 300.0 Ω) | 3000 Ω (300 Ω to 3000 Ω) | 30.00 k Ω (3 k Ω to 30.00 k Ω) |
| Accuracy | ±5% rdg. ±6 dgt. | ±5% rdg. ±3 dgt. | ||
Ground resistance measurement: 2-clamp method
| Measurement principle | Apply voltage and measure voltage and current (measures effective resistance by synchronous detection) | ||
|---|---|---|---|
| Ground resistance range | 20 Ω (0.02 Ω to 20.00 Ω) | 200 Ω (20.0 Ω to 200.0 Ω) | 500 Ω (200 Ω to 500 Ω) |
| Accuracy | ±7% rdg. ±3 dgt. | ±35% rdg. | |
Low-resistance measurement
| Open-circuit voltage | 4.0 V to 6.9 V | ||
|---|---|---|---|
| Measuring current | 200 mA or more | ||
| Measurement range | 30 Ω (0.00 to 30.00 Ω) | 300 Ω (30.0 Ω to 300.0 Ω) | 3000 Ω (300 Ω to 3000 Ω) |
| Accuracy | ±3 dgt. (0.00 to 0.19 Ω) ±2% rdg. ±2 dgt. (0.20 Ω to 10.00 Ω) |
±2% rdg. ±2 dgt. | |
Download Datasheet
EARTH TESTER Series
Mengukur resistansi arde tanpa melepaskan elektroda arde: fungsi MEC(*).
Fungsi ini menambah metode 3 kutub dengan pengukuran arus menggunakan sensor penjepit atau clamp sensor. Dengan hanya mengukur arus yang mengalir ke elektroda ground yang ingin Anda ukur, Anda dapat menghindari efek dari ground lainnya. Kemampuan ini secara signifikan dapat mengurangi jam kerja yang dihabiskan untuk pekerjaan pengukuran.
*MEC adalah singkatan dari “measuring earth with a clamp.”.
Ukur resistivitas tanah saat mensurvei desain grounding dengan metode 4 kutub
Resistivitas tanah diukur sebagai bagian dari proses desain grounding sebelum desain bangunan. Resistivitas tanah bervariasi menurut sifat geologi masing-masing lokasi. Dalam proses ini, lokasi tanah yang optimal serta bentuk, dimensi, dan karakteristik elektroda pentanahan lainnya dirancang berdasarkan resistivitas tanah yang dinilai.
Dibuat tangguh untuk menahan penggunaan di lokasi yang keras
- Tahan kotoran, pasir, dan hujan, perlindungan debu dan air IP67 Karena Earth Tester FT6041 dirancang untuk menjaga debu dan kotoran masuk ke dalam wadahnya, Anda dapat menggunakannya di lapangan tanpa khawatir dengan lumpur atau debu. Jika kotor, cukup bilas dengan air.
- Kisaran suhu pengoperasian -25°C hingga 65°C
Sangat dingin, sangat panas. FT6041 tidak akan gagal, bahkan selama pengoperasian yang lama. - Desain anti jatuh 1 m dengan pelindung terpasang
Tahan dijatuhkan ke beton dari ketinggian 1 m - Ketahanan kebisingan yang sangat baik, Potensi tanah yang diijinkan: 30,0 V RMS
Bahkan dalam lingkungan dengan potensial tanah sebesar 30,0 V RMS, resistansi tanah yang stabil dapat diukur.
Dibuat tangguh untuk menahan penggunaan di lokasi yang keras
- Tahan kotoran, pasir, dan hujan, perlindungan debu dan air IP67 Karena Earth Tester FT6041 dirancang untuk menjaga debu dan kotoran masuk ke dalam wadahnya, Anda dapat menggunakannya di lapangan tanpa khawatir dengan lumpur atau debu. Jika kotor, cukup bilas dengan air.
- Kisaran suhu pengoperasian -25°C hingga 65°C
Sangat dingin, sangat panas. FT6041 tidak akan gagal, bahkan selama pengoperasian yang lama. - Desain anti jatuh 1 m dengan pelindung terpasang
Tahan dijatuhkan ke beton dari ketinggian 1 m - Ketahanan kebisingan yang sangat baik, Potensi tanah yang diijinkan: 30,0 V RMS
Bahkan dalam lingkungan dengan potensial tanah sebesar 30,0 V RMS, resistansi tanah yang stabil dapat diukur.
Sensor penjepit atau clamp sensor unik untuk ruang sempit
- Elektroda bumi terletak di ruang sempit. Selain itu, beberapa bus bar juga tebal. Clamp Sensor Hioki CT9848 dapat digunakan untuk menjepit titik-titik tersebut.
- Rahang yang tipis dan lebar memungkinkan penjepitan elektroda arde dengan mulus.
Dukungan nirkabel – Ini mentransfer pengukuran ke ponsel cerdas atau tablet Anda
Kompatibel dengan Adaptor Nirkabel Z3210 (opsional). Ini mentransfer pengukuran ke ponsel cerdas atau tablet Anda dan memungkinkan Anda membuat laporan dengan cepat dengan foto dan gambar lapangan.
GENNECT Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki, memungkinkan Anda memeriksa dan mengelola hasil pengukuran serta membuat laporan.
Perangkat lunak ini menyediakan serangkaian fungsi yang membantu mengelola data di lapangan, termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo tulisan tangan.
