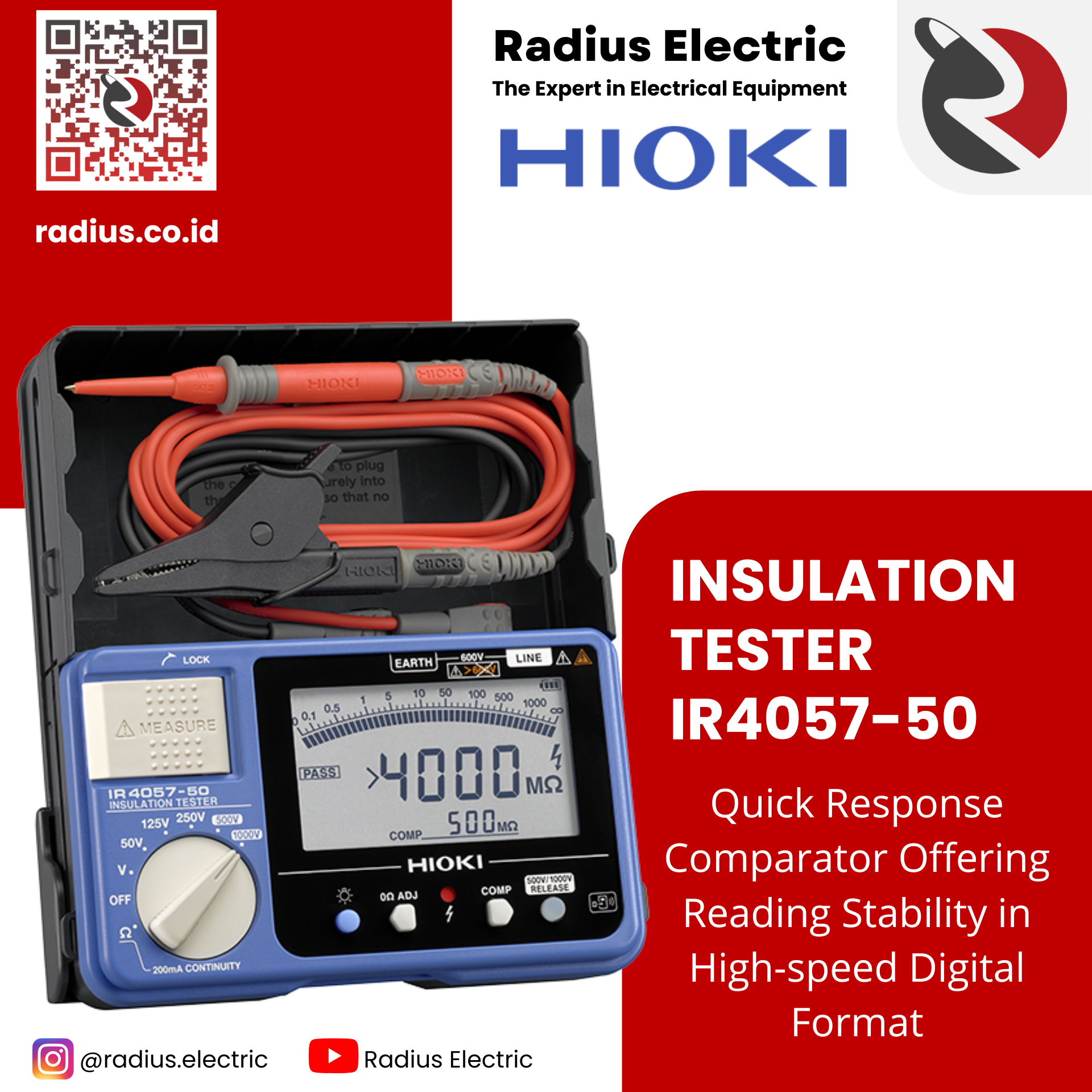

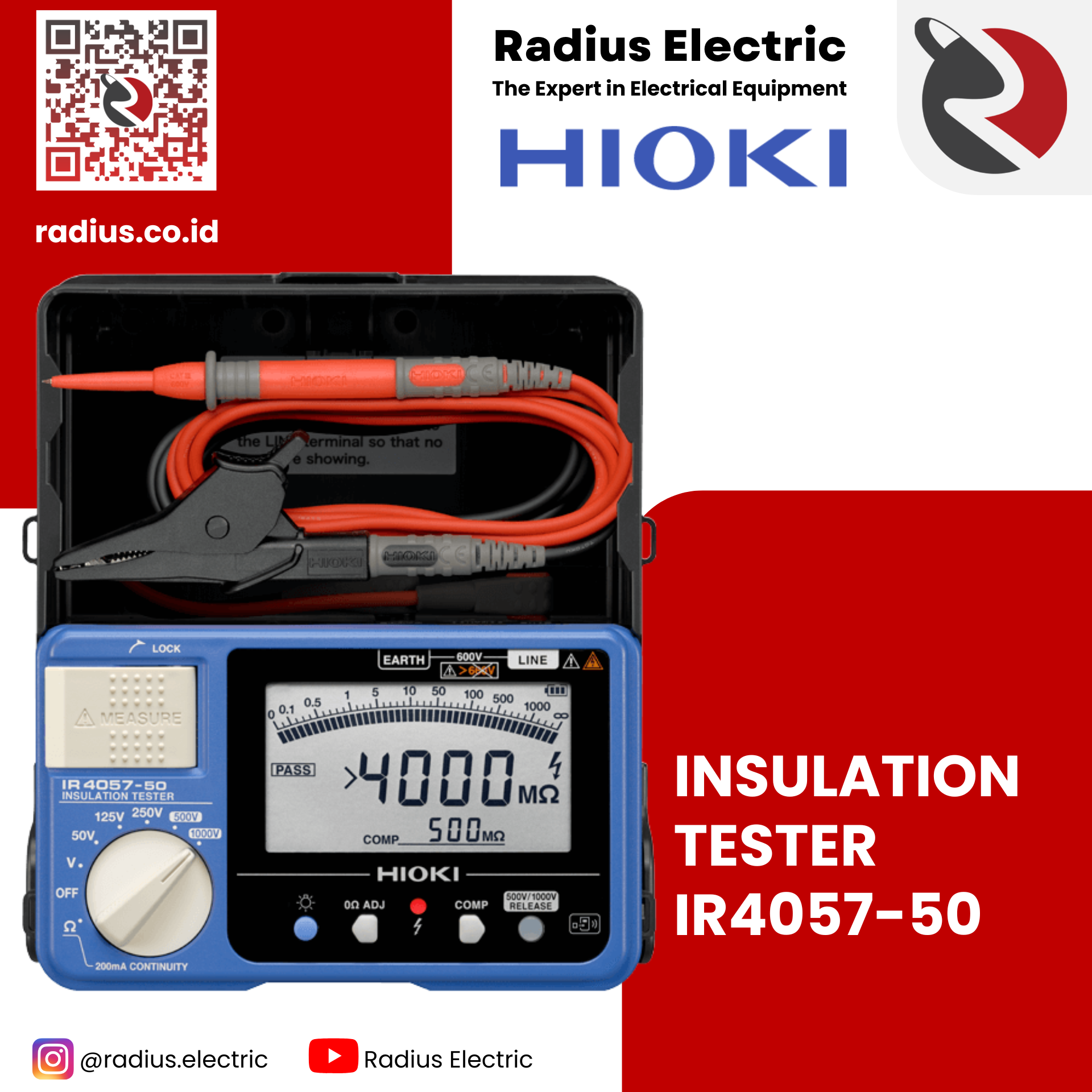

Hioki IR4057-50 insulation tester atau megohmmeter menampilkan desain all-in-one termasuk casing kokoh bawaan dan kompartemen penyimpanan test lead. Hioki IR4057-50 adalah penguji resistansi isolasi digital 5 rentang, 50 V hingga 1000 V dengan bargraph, dan memberikan fungsi dan fitur yang efisien untuk membantu mempersingkat waktu kerja yang terkait dengan pengujian isolasi lapangan.
CAT III 600 V
Spesifikasi Hioki IR4057-50 Insulation Tester
| Rated output voltage | 50 V DC | 125 V DC | 250 V DC | 500 V DC | 1000 V DC | |
|---|---|---|---|---|---|---|
| Effective maximum indicated value | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ | |
| Accuracy 1st effective measuring range MΩ |
±2 % rdg. ±2 dgt. 0.200 – 10.00 |
±2 % rdg. ±2 dgt. 0.200 – 25.0 |
±2 % rdg. ±2 dgt. 0.200 – 50.0 |
±2 % rdg. ±2 dgt. 0.200 – 500 |
±2 % rdg. ±2 dgt. 0.200 – 1000 |
|
| Lower limit resistance | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ | |
| Overload protection | 600 V AC (10s) | 660 V AC (10s) | ||||
| DC voltage range | 4.2 V (0.001 V resolution) to 600 V (1 V resolution), 4 ranges, Accuracy: ±1.3% rdg. ±4 dgt., Input resistance: 100 kΩ or higher |
|||||
| AC voltage range | 420 V (0.1 V resolution) / 600 V (1 V resolution), 2 ranges, 50/60 Hz, Accuracy: ±2.3% rdg. ±8 dgt., Input resistance: 100 kΩ or higher, Average rectifier |
|||||
| Low resistance range | For checking the continuity of ground wiring, 10 Ω (0.01 Ω resolution) to 1000 Ω (1 Ω resolution), 3 ranges, Basic accuracy: ±3 % rdg. ±2 dgt., testing current 200 mA or more (at 6 Ω or less) | |||||
| Display | Semi-transmissive FSTN LCD with back lighting, bar-graph indicator | |||||
| Response time | Approx. 0.3 second for PASS/FAIL decision (based on in-house testing) | |||||
| Other functions | Indicate MΩ measurement value after a lapse of one minute, Live circuit indicator, Automatic electric discharge, Automatic DC/AC detection, Comparator, Drop proof, Auto power save | |||||
| Power supply | LR6 (AA) alkaline batteries × 4, Continuous use: 20 hours (based on in-house testing) Number of measurements: 1000 times (at 5 s ON, 25 s OFF cycle, insulation measurement of lower limit resistance value to maintain nominal output voltage) |
|||||
| Dimensions and mass | 159 mm (6.26 in) W × 177 mm (6.97 in) H× 53 mm (2.09 in) D, 640 g (22.6 oz) (including batteries, excluding test leads) | |||||
| Included accessories | Connection cable L4930 ×1, Alligator clip set L4935 ×1, Test pin set L4938 ×1, Neck strap ×1, Instruction manual ×1, LR6 (AA) alkaline batteries ×4 | |||||
Buat laporan secara instan dengan aplikasi gratis (GENNECT Cross)
GENNECT Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki, memungkinkan Anda memeriksa dan mengelola hasil pengukuran dan membuat laporan.
Perangkat lunak ini menyediakan berbagai fungsi yang membantu mengelola data di lapangan, termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo tulisan tangan.
Adaptor Nirkabel Z3210 opsional diperlukan
Transfer data pengukuran dengan mudah ke file Excel®
Fungsi Input Langsung Excel® memungkinkan Anda memasukkan nilai pengukuran secara langsung dan otomatis ke dalam file Excel® setelah fungsi penahan otomatis instrumen diaktifkan. (Adaptor Nirkabel Z3210 diperlukan)
Product Video
Cara Menggunakan Pengukur Resistansi Isolasi Digital – Kursus Dasar
Video ini menjelaskan cara menggunakan penguji resistansi isolasi digital untuk mengukur panel distribusi.
※ Pemotretan dilakukan dengan model Jepang IR 4052-50. Nama model global adalah IR 4057-50.
Fungsi komparator memberikan keputusan LULUS/GAGAL dalam sekejap
Bandingkan nilai terukur dengan nilai referensi yang telah ditetapkan sebelumnya untuk menghasilkan penilaian lulus atau gagal dengan fungsi Comparator.
(juga pasangkan dengan pengukuran resistansi isolasi dan pengukuran resistansi rendah)
Penguji insulasi memberi Anda hasil lulus/gagal menggunakan suara bip, lampu LCD, dan indikasi langsung pada ujung uji dengan sakelar kendali jarak jauh (opsi), memungkinkan Anda memeriksa integritas insulasi tanpa perlu melihat instrumen.
Desain yang kuat dan tahan kerusakan
Instrumen ini menampilkan desain kokoh yang tahan dijatuhkan ke beton dari ketinggian 1 m.
Sulit rusak, penguji insulasi ini sangat ideal untuk digunakan di lapangan.
Pencahayaan LED putih yang mudah dibaca di lokasi redup di lapangan
Skala diterangi oleh LED putih, memastikan bahwa nilai resistansi isolasi mudah dibaca, bahkan saat menggunakan instrumen di lokasi yang redup.
Sakelar pengukuran dirancang untuk kemudahan penggunaan yang luar biasa
Sakelar pengukuran instrumen dapat dioperasikan hanya dengan ibu jari.
Tekan untuk pengukuran tunggal atau angkat untuk pengukuran tahanan isolasi secara terus menerus.
Fungsi pemeriksaan kontinuitas saluran pentanahan 200 mA
Penguji insulasi dapat melakukan pemeriksaan kontinuitas EV dan HEV serta pengukuran resistansi kecelakaan keselamatan dalam membangun peralatan listrik sebagaimana didefinisikan oleh IEC 60364.
