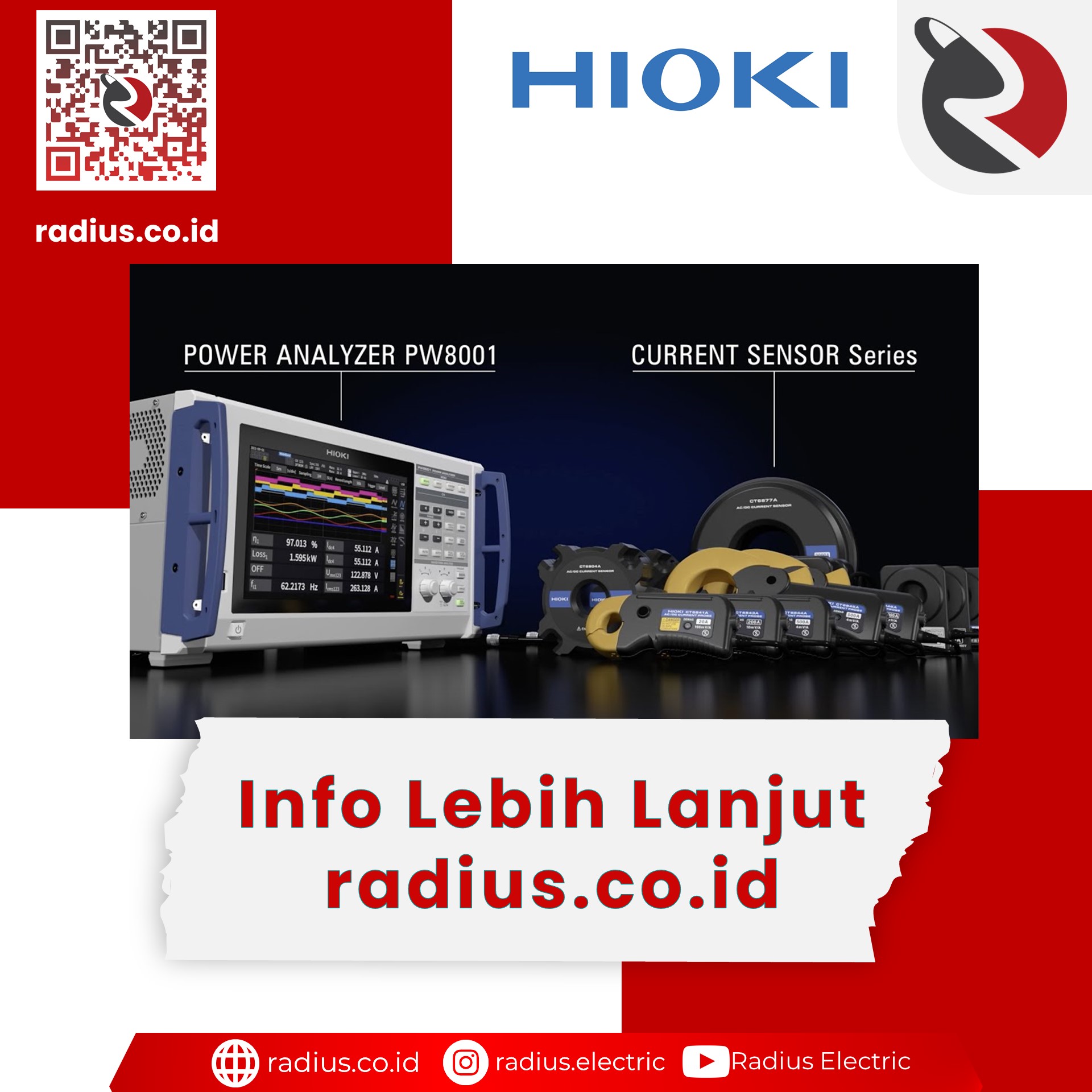

Hioki PW8001 menetapkan tolok ukur baru untuk solusi analisis daya lengkap dengan Hioki menjadi satu-satunya produsen yang menawarkan penganalisis daya terkemuka di industri dan portofolio luas sensor arus akurasi tinggi yang dikembangkan dan diproduksi oleh Hioki. Hal ini memungkinkan untuk menyelaraskan kinerjanya dan menghasilkan pengukuran yang lebih akurat dan stabil dari DC ke frekuensi tinggi dan pengukuran faktor daya rendah berkat fungsi seperti koreksi pergeseran fasa otomatis.

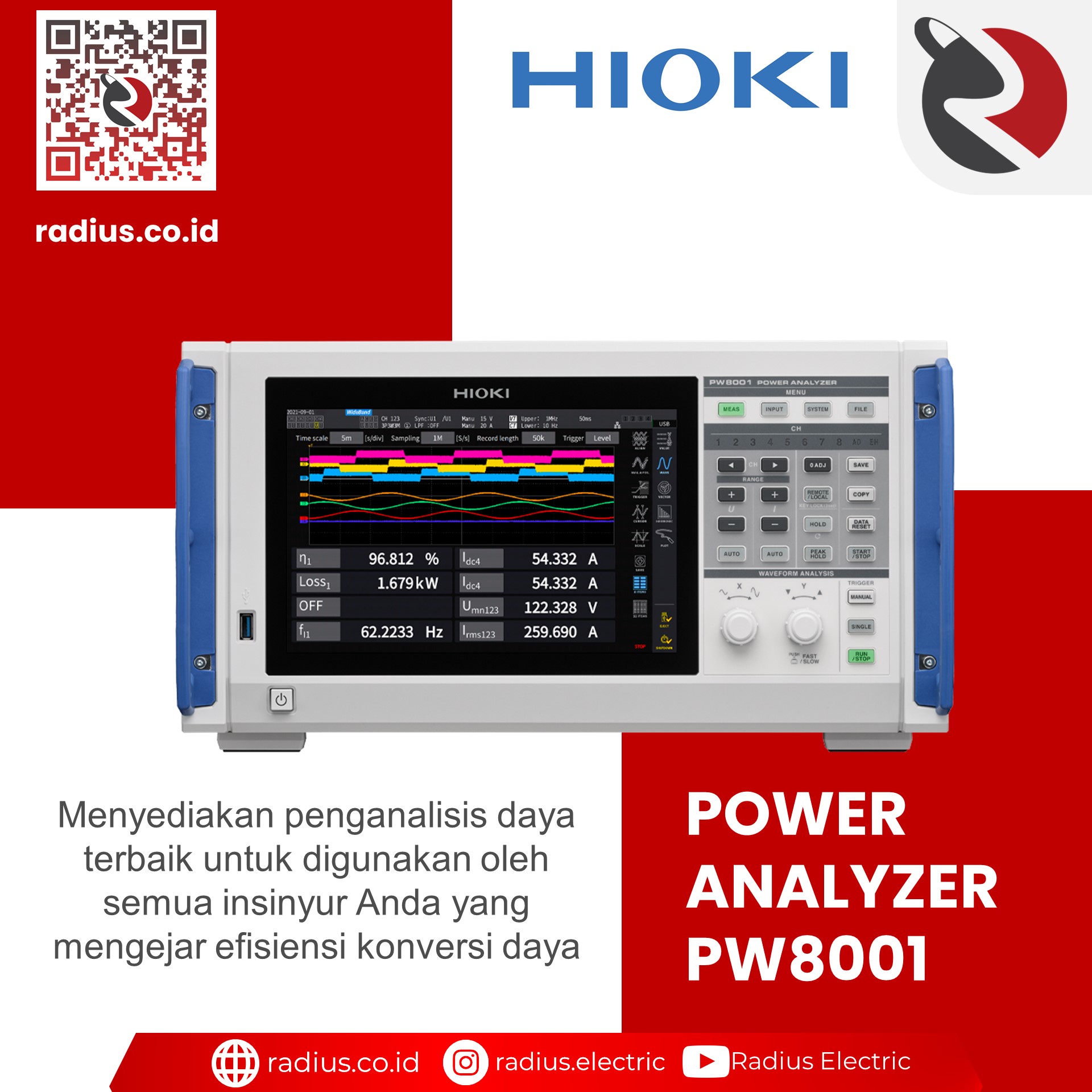

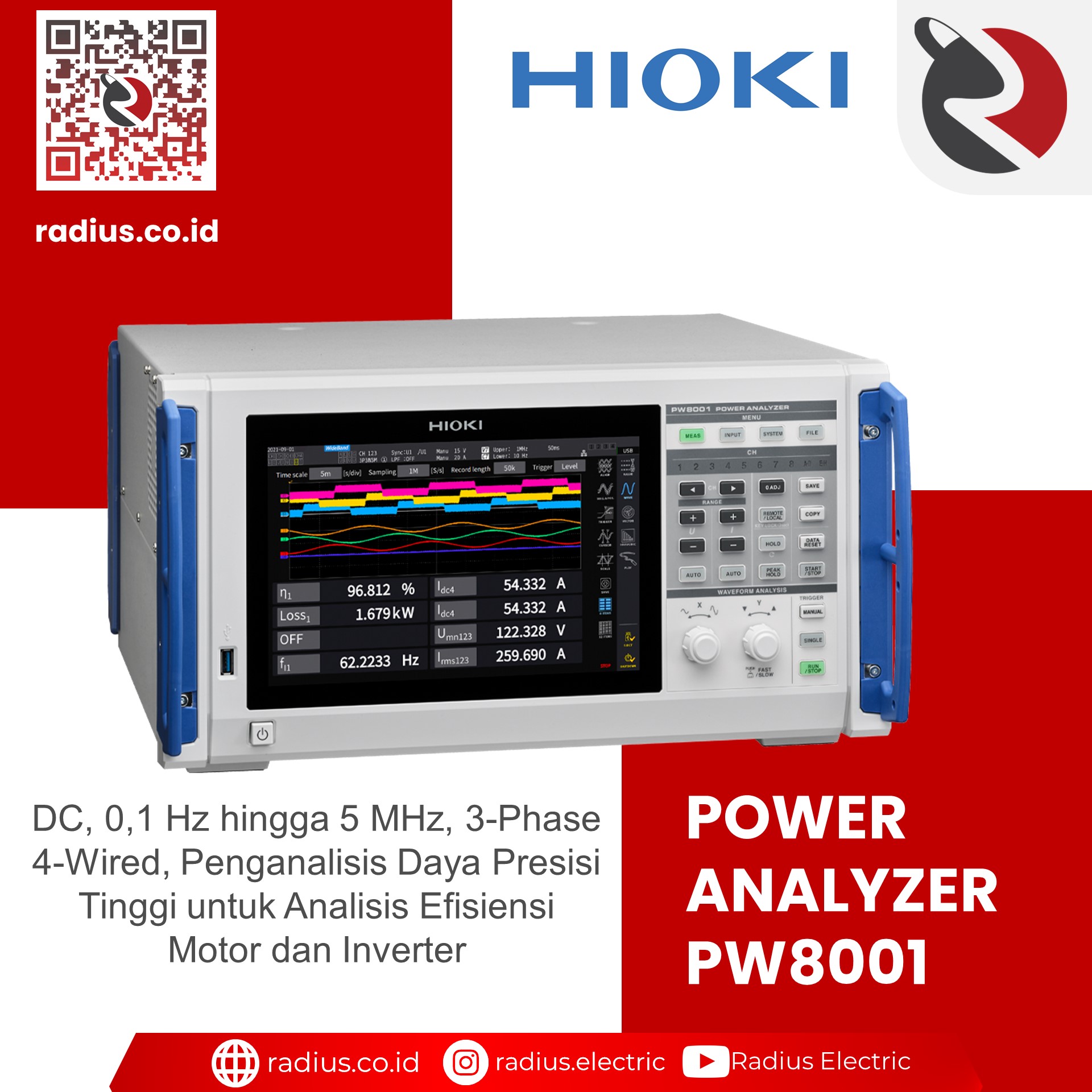

Spesifikasi Hioki PW8001 POWER ANALYZER
| Measurement lines | 1-phase-2-wire, 1-phase-3-wire, 3-phase-3-wire, 3-phase-4-wire |
|---|---|
| No. of PW8001 input units | Max. 8 units (mix and match) |
| Type of input unit | U7001 2.5 MS/s INPUT UNIT U7005 15 MS/s INPUT UNIT |
| Measurement frequency band | U7001: DC, 0.1 Hz to 1 MHz U7005: DC, 0.1 Hz to 5 MHz |
| Sampling | U7001: 2.5 MHz, 16-bit U7005: 15 MHz, 18-bit |
| Data update rate | 10 ms, 50 ms, 200 ms |
| Accuracy for power (U7001) | 50/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| Accuracy for power (U7005) | 50/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| Measurement range | Voltage: 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V Current: (probe1) 100 mA to 2 kA, (probe2) 100 mA to 50 kA (Range configuration changes depending on the current sensor used, U7001 only for Probe2.) |
| Measurement parameters | voltage (U), current (I), active power (P), apparent power (S), reactive power(Q), power factor (λ), phase angle (φ), voltage frequency（fU）, current frequency（fI）, efficiency (η), loss (Loss), voltage ripple factor (Urf), current ripple factor (Irf), current integration (Ih), power integration (WP), voltage peak (Upk), current peak (Ipk)
– Harmonics measurement: maximum analysis order 500th |
| Calculation function | Efficiency and loss calculations, User-defined calculations*, Delta conversion, Current sensor automatic phase shift calculation |
| External interface | USB flash drive, LAN, GP-IB, RS-232C, external control, optical link*, BNC sync.*, CAN or CAN FD* |
| Power supply | 100 V to 240 V AC, 50/60 Hz, 230 VA |
| Dimensions and mass | Approx. 430 mm (16.93 in) W × 221 mm (8.70 in) H × 361mm (14.21 in) D, Approx. 14kg (493.84 oz) |
| Accessories | – Power cord ×1 – Instruction Manual ×1 – GENNECT One (PC applications) CD ×1 – D-sub 25-pin connector ×1 (PW8001-02, -05, -12, -15 only) |
Menyediakan penganalisis daya terbaik untuk digunakan oleh semua insinyur yang mengejar efisiensi konversi daya
Akurasi Pengukuran Kelas Dunia
Akurasi dasar ±0,03%, akurasi DC ±0,05%, akurasi 50 kHz 0,2% (*1)
Mengevaluasi efisiensi konversi daya memerlukan kemampuan untuk mengukur daya secara akurat di setiap pita, dari DC hingga frekuensi tinggi. PW8001 memberikan akurasi pengukuran yang luar biasa tidak hanya untuk 50/60 Hz, tetapi juga di seluruh pita frekuensi yang luas, termasuk untuk DC dan pada 50 kHz. Hal ini memungkinkan untuk secara akurat mengevaluasi efisiensi konversi daya yang sering kali melibatkan pengukuran beberapa frekuensi.
Penangkapan fluktuasi daya yang akurat yang disebabkan oleh peralihan kecepatan tinggi
– Ketahanan Bising (CMRR) 110 dB, 100 kHz* (*1)

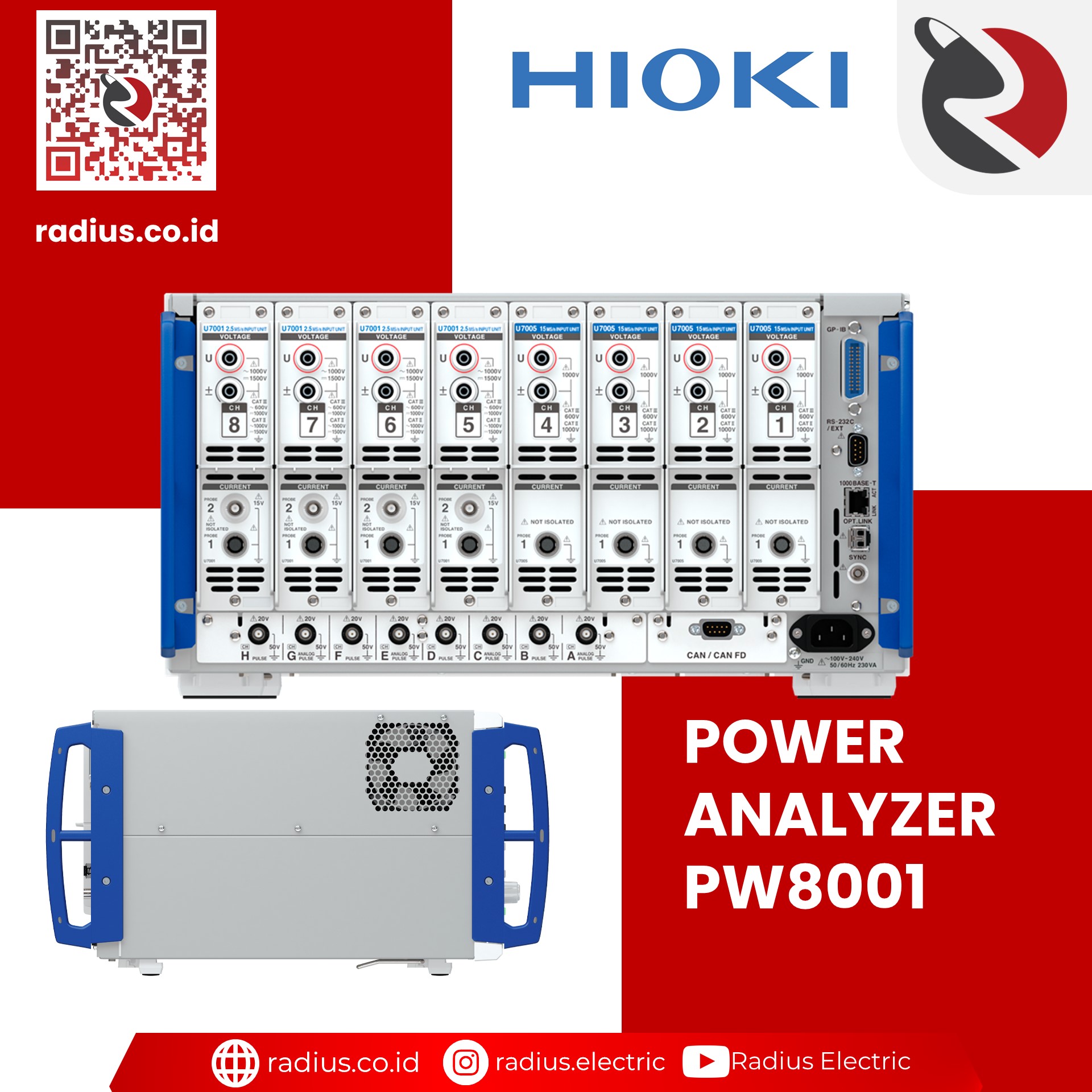

Hingga 8 Saluran/Channel Daya Dapat Mengoptimalkan Pengukuran Anda
– Pengukuran daya 8 saluran
Semakin bertambah, perangkat keras seperti sistem penggerak kendaraan listrik (EV) yang menggunakan inverter ganda dan sistem pertukaran tenaga listrik di rumah pintar mengadopsi desain multi-sirkuit untuk memanfaatkan energi secara efektif. PW8001 tunggal dapat mengukur 8 saluran data daya, memungkinkan peralatan dengan 8 titik pengukuran untuk daya seperti motor ganda serta peralatan lain dengan beberapa sirkuit untuk dievaluasi dalam satu langkah.

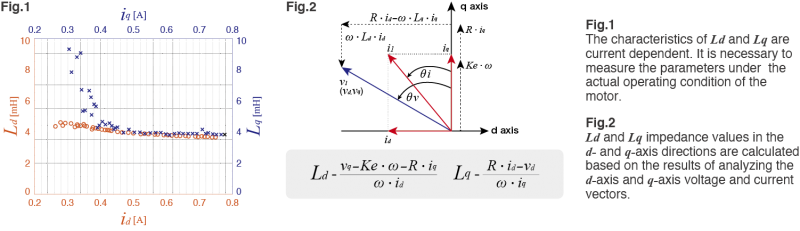

Pengukuran Parameter Online PMSM (*2)
– Fungsi pengukuran sudut listrik
Untuk menerapkan kontrol yang baik dari motor sinkron magnet permanen (PMSM), perlu untuk menilai karakteristik motor di bawah kondisi operasi yang sebenarnya. Fungsi pengukuran sudut listrik PW8001 dapat melakukan pengukuran tegangan dan arus maju, yang diperlukan untuk menerapkan kontrol vektor dari sistem koordinat dq. Instrumen dapat menghitung nilai Ld dan Lq dari pengukuran sudut elektrik dan memastikan parameter motor dalam kondisi operasi yang sebenarnya.

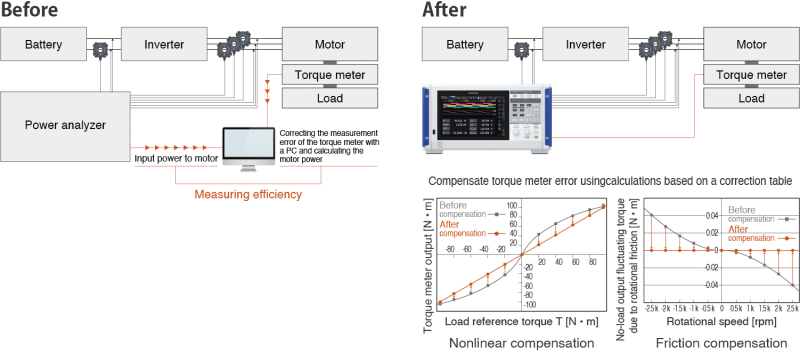

Kompensasi kesalahan pengukuran torsi meter (*2)
– Fungsi koreksi nilai torsi ganda
Kesalahan pengukuran torsi meter memiliki dampak besar pada analisis motor. PW8001 dapat melakukan perhitungan menggunakan tabel koreksi berdasarkan nilai yang ditentukan pengguna untuk kompensasi nonlinier dan kompensasi gesekan. Instrumen ini juga dapat menganalisis motor dengan efisiensi tinggi secara akurat.
Evaluasi aman terhadap kondisioner daya bertegangan tinggi yang semakin meningkat
– 1500 V DC CAT II, 1000 V DC CAT III (*3)
Sistem pembangkit energi terbarukan sedang direkayasa untuk menggunakan tegangan yang semakin tinggi untuk mengurangi biaya konstruksi peralatan dan kehilangan transmisi. Mengevaluasi sistem pembangkitan membutuhkan instrumen yang mampu mengukur tegangan tinggi. Unit Input PW8001 U7001 dapat dengan aman mengukur tegangan tinggi input langsung hingga 1500 V DC (CAT II) dan 1000 V DC (CAT III). (Kabel Tegangan L1025, yang dapat menampung 1500 V DC [CAT II] dan 1000 V DC [CAT III], juga tersedia.)
Analisis Power Loss Kehilangan Daya Dalam Reaktor
– Pengukuran akurasi tinggi dari frekuensi tinggi, daya faktor daya rendah
Untuk meningkatkan efisiensi konversi daya, perlu dilakukan penilaian rugi-rugi daya pada reaktor. Semakin rendah kerugian reaktor, semakin rendah faktor daya, membuat pengukuran yang akurat menjadi sulit. Karakteristik frekuensi tinggi dan ketahanan kebisingan U7005 yang luar biasa menjadikannya alat yang sangat efektif untuk menganalisis kehilangan daya pada reaktor faktor daya rendah frekuensi tinggi.
*2:Model yang dilengkapi dengan fungsi analisis motor saja
*3:Saat menggunakan Unit Input 2.5MS/S U7001
