Secara tradisional, dioda bypass hanya dapat diperiksa untuk kondisi kerja yang baik di malam hari atau ketika daya tidak dihasilkan oleh panel surya untuk memverifikasi bahwa arus yang diterapkan dipandu melewati sel surya. Dengan FT4310 Bypass Diode Tester, Anda dapat mendeteksi kesalahan terbuka bahkan saat matahari keluar tanpa menutupi panel. Juga uji kesalahan hubung singkat dan kehilangan string sel.

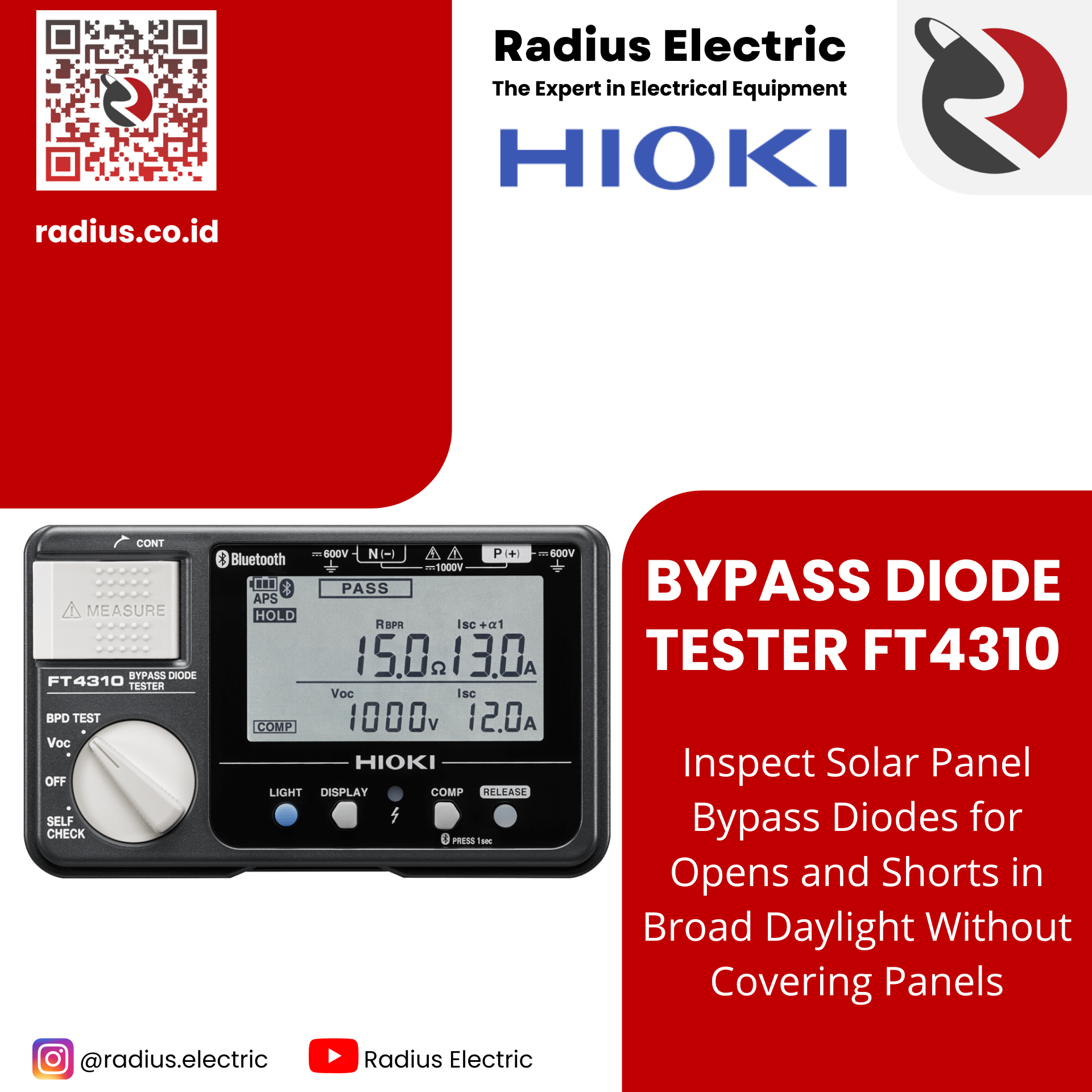

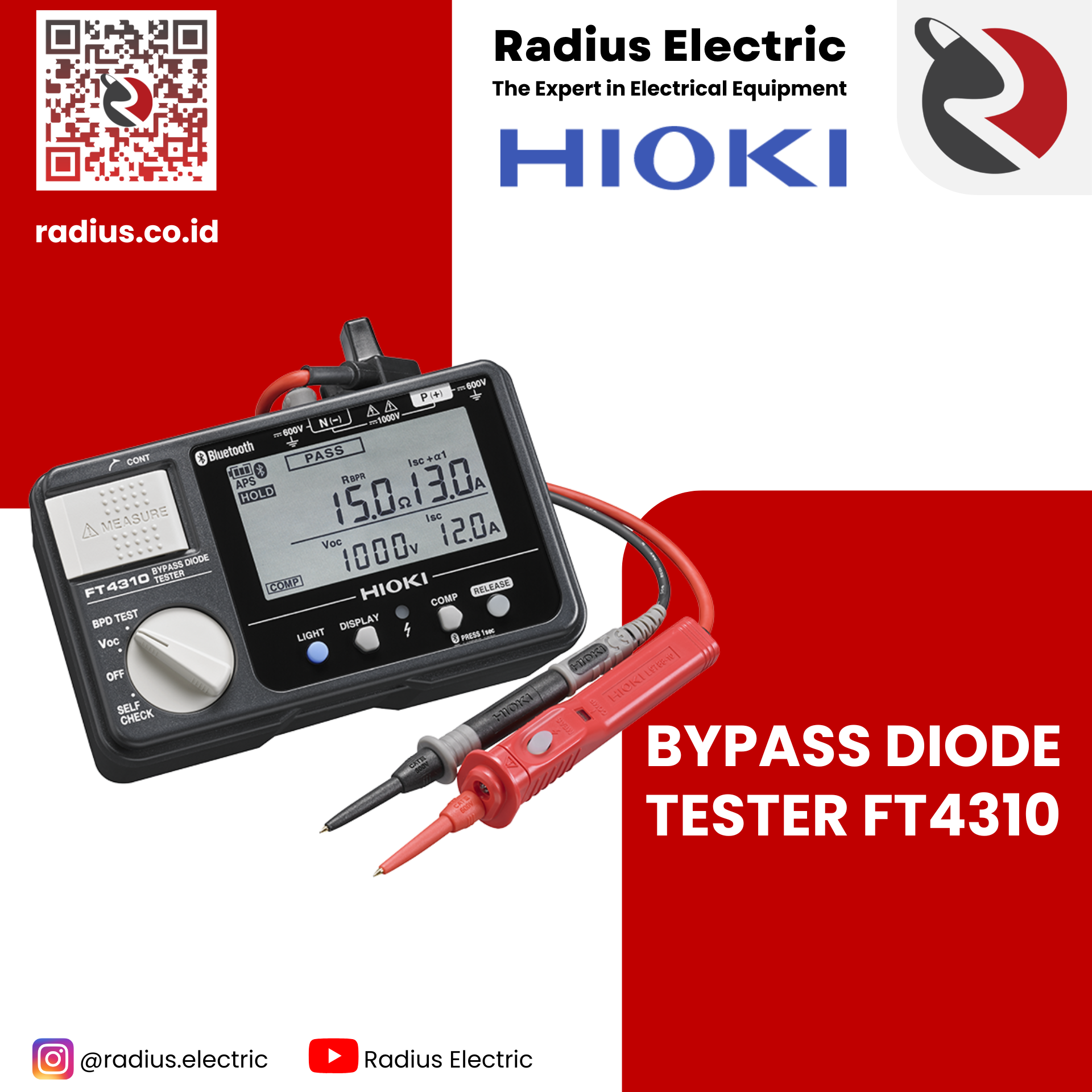

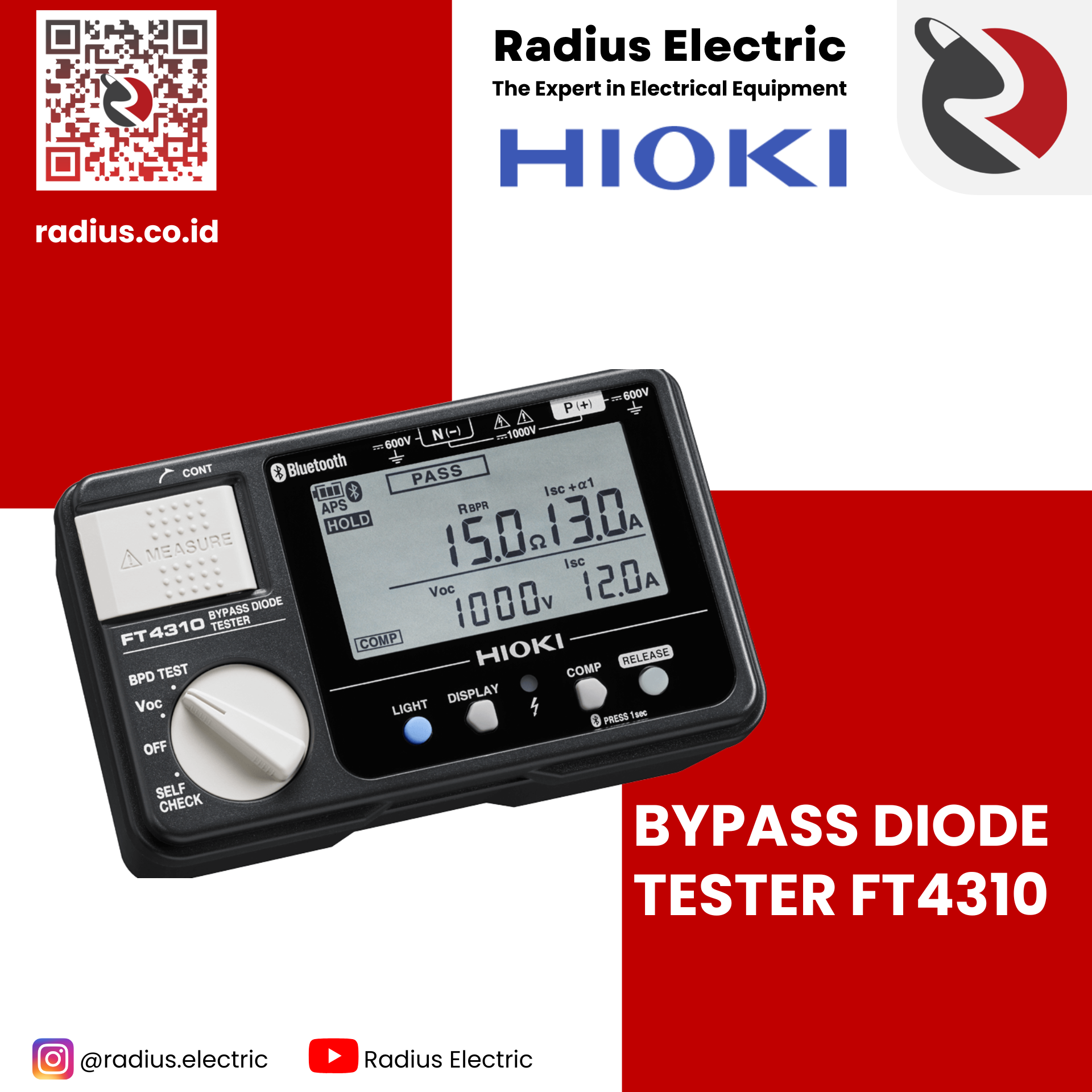

Spesifikasi Hioki FT4310 Bypass Diode Tester
[BPD TEST mode]
| Measurement items |
Bypass diode comparator judgment, Bypass route resistor, Open-circuit voltage, Short-circuit current, Measurement (applied) current | |||||
|---|---|---|---|---|---|---|
| Measurement object | Crystal system string Open-circuit voltage: 1000 V DC or less, Rated current: 2 A to 12 A DCCaution: The FT4310 cannot measure strings that are installed in parallel or complex strings that are installed in combination. |
|||||
| Measurement method | Short-circuit and pulse voltage application | |||||
| Measurement accuracy | Open-circuit voltage: ±0.2% rdg. ±3 dgt. (at 0 to ±1000 V) Short-circuit current: ±3% rdg. ±3 dgt. (at 0.0 to 15.0 A) Bypass route resistance: ±5% rdg. ±5 dgt. (at 0.0 to 15.0 Ω, During pure resistance measurement) |
|||||
| Measurement time | 2 s or less (3 seconds or less when measurement voltage is 10 V or less) | |||||
| Possible number of measurements | 3000 times (Comparator, backlight, Bluetooth® OFF) LR6 Alkaline battery × 6 |
|||||
[Voc mode]
| Measurement items | Open-circuit voltage | |||||
|---|---|---|---|---|---|---|
| Measurement range | 0 V to 1000 V DC (Displayed up to 1200 V DC), Accuracy: ±0.2% rdg. ±3 dgt. | |||||
| Response time | Within 1 sec. | |||||
[General]
| Dustproof and waterproof | IP40 (EN60529) | |||||
|---|---|---|---|---|---|---|
| Functions | Displays the number of bypass diode measurements, Automatic polarity judgment function, Comparison display, Auto hold, Live circuit indicator, Buzzer sounds, Backlight, Comparator, Battery indicator, Auto power off, Bluetooth® Smart |
|||||
| Interface | Bluetooth® 4.0LE, Supports devices: iOS, Android TM smartphone/ tablet | |||||
| Power supply | LR6 (AA) alkaline battery×6, Maximum rated power 18 VA Continuous operating time: 45 hours (Comparator, backlight, Bluetooth® OFF) |
|||||
| Dimensions and mass | 152W×92H×69D mm (5.98 W × 3.62 H × 2.72 D in) 650 g (22.9 oz) (including batteries, excluding test leads) |
|||||
Periksa dioda bypass panel surya untuk terbuka dan pendek di siang bolong tanpa penutup panel
Secara tradisional, dioda bypass hanya dapat diperiksa untuk kondisi kerja yang baik di malam hari
atau ketika daya tidak dihasilkan oleh panel surya untuk memverifikasi bahwa arus yang diterapkan
dipandu melewati sel surya. Dengan FT4310, Anda dapat mendeteksi kesalahan terbuka bahkan saat
matahari keluar tanpa menutupi panel.
Pengujian juga dapat dilakukan pada malam hari.
*Pengujian untuk gangguan hubung singkat hanya dapat dilakukan pada siang hari.

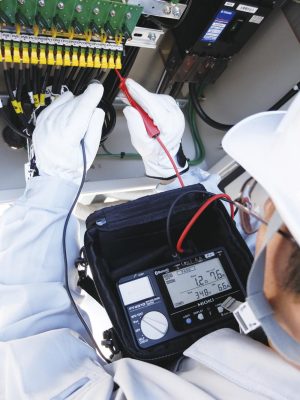

Tes untuk kesalahan terbuka dioda bypass dan malfungsi lainnya menggunakan string di kotak persimpangan
Uji dengan mudah menggunakan senar di kotak persimpangan, menghilangkan kebutuhan untuk naik ke atap dan secara dramatis meningkatkan efisiensi kerja.
*Putuskan sambungan tali yang sedang diukur dari interkoneksi sebelum pengukuran.
Hemat waktu – ukur semua parameter listrik secara bersamaan

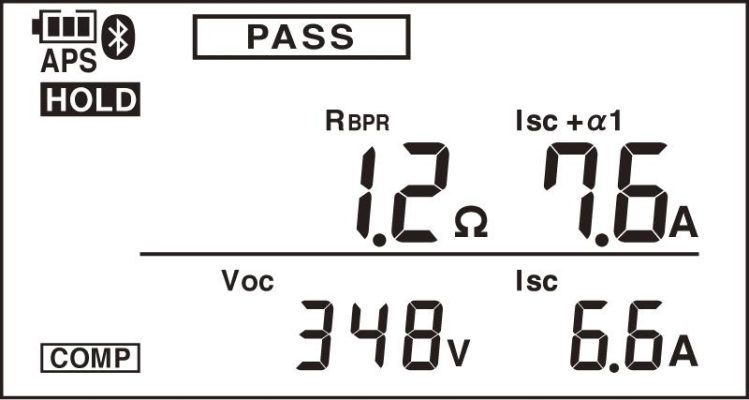

Cukup setel kenop putar ke “BPD TEST” dan tekan tombol “Ukur” untuk mengukur dan menampilkan semua parameter yang diperlukan untuk identifikasi kesalahan (tegangan sirkuit terbuka, arus hubung singkat, dan resistansi rute bypass).
Pengukuran membutuhkan waktu 2 detik. atau kurang per string!
RBPR: Nilai resistansi rute bypass
Voc: Nilai tegangan rangkaian terbuka
Isc + α1: Mengukur nilai arus
Isc: Nilai arus hubung singkat
Penilaian: Kehadiran kesalahan terbuka dioda bypass (ketika diatur ke komparator, penilaian juga didasarkan pada nilai RBPR)

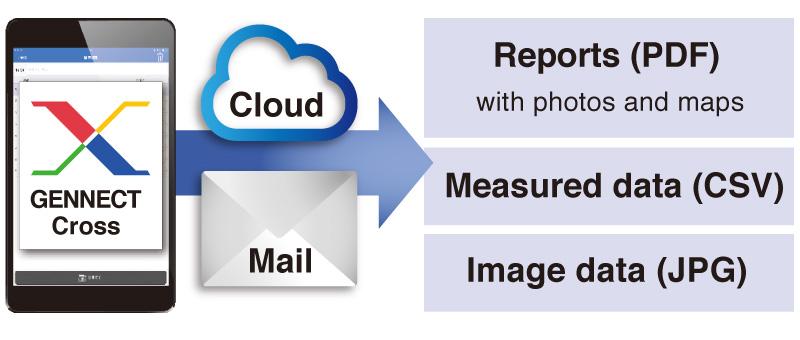

langsung membuat laporan dengan aplikasi gratis (GENNECT Cross)
GENNECT Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki,
memungkinkan Anda memeriksa dan mengelola hasil pengukuran dan membuat laporan.
Perangkat lunak ini menyediakan berbagai fungsi yang membantu mengelola data di lapangan,
termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo
tulisan tangan.
langsung membuat laporan dengan aplikasi gratis (GENNECT Cross)
GENNECT Cross, aplikasi gratis yang dirancang khusus untuk digunakan dengan alat ukur Hioki,
memungkinkan Anda memeriksa dan mengelola hasil pengukuran dan membuat laporan.
Perangkat lunak ini menyediakan berbagai fungsi yang membantu mengelola data di lapangan,
termasuk memotret lokasi pengukuran, menempatkan hasil pengukuran pada foto, dan menyimpan memo
tulisan tangan.
Waspada terhadap kesalahan dengan peringatan suara dan lampu latar instrumen
Lampu latar merah dan peringatan suara memberi tahu pengguna tentang kemungkinan kesalahan.

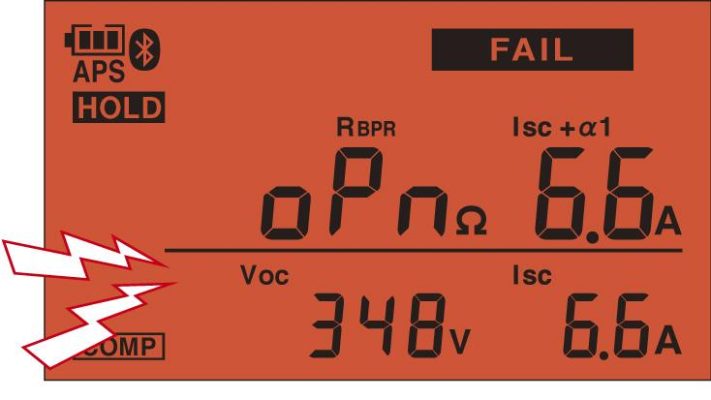

Contoh) Buka kesalahan (Menggunakan mode BPD TEST)
RBPR：Instrumen menunjukkan keadaan terbuka (“opn”)

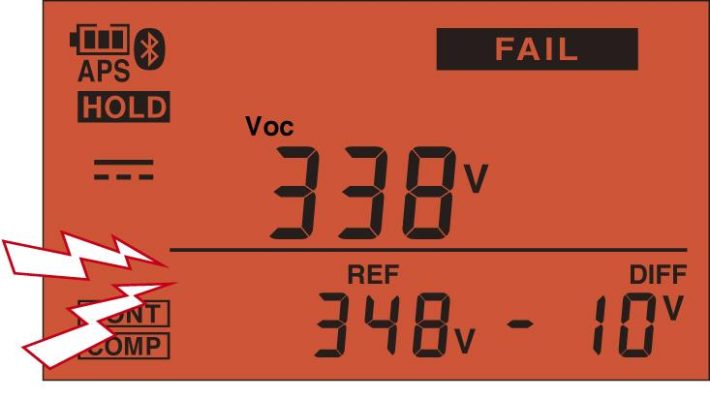

Voltmeter presisi tinggi ideal untuk mendeteksi gangguan hubung singkat
Ketika dioda bypass mengalami gangguan hubung singkat, tegangan keluaran berkurang (sekitar 10 V) karena panel surya yang sesuai tidak berkontribusi pada daya yang dihasilkan array.
Dengan mendeteksi perbedaan ini, dimungkinkan untuk mendeteksi kesalahan hubung singkat dioda bypass dan kehilangan string sel.
FT4310 menggabungkan voltmeter DC presisi tinggi sehingga dapat mendeteksi perbedaan tegangan 10 V dalam sistem 1000 V.
Saat digunakan dalam mode Voc, yang dirancang khusus untuk mengukur voltase rangkaian terbuka, instrumen menampilkan perbedaan voltase dalam waktu kurang dari 1 detik. dan pengujian untuk gangguan hubung singkat.

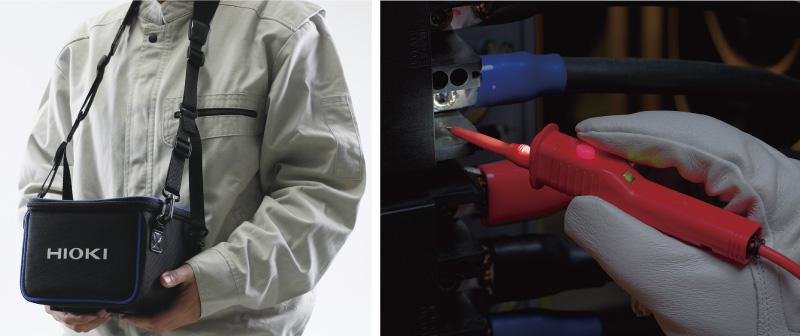

Aksesori yang nyaman
● Kotak yang dibundel dengan tali leher
Bebaskan kedua tangan sehingga Anda dapat memposisikan probe uji dengan tepat tanpa khawatir menjatuhkan instrumen.
● Tombol “tahan” terintegrasi tepat di lead uji
Sebuah tombol tepat di ujung jari Anda pada ujung uji memungkinkan Anda menahan nilai terukur dengan mudah, menghilangkannya
kebutuhan untuk mengoperasikan kontrol pada instrumen itu sendiri.
Mereka juga menggabungkan lampu praktis.

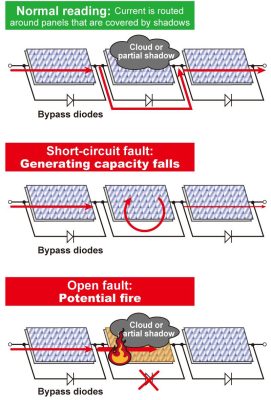

[Referensi] Masalah yang disebabkan oleh dioda bypass yang rusak
Pembacaan biasa:
Ketika panel surya dikaburkan oleh bayangan parsial (atau ketika gagal), arus melewati panel untuk mencegah penurunan efisiensi pembangkitan.
Kesalahan hubung singkat:
Ketika terjadi gangguan hubung singkat, arus yang dihasilkan mengalir dalam satu lingkaran, sehingga tidak mungkin untuk menangkap daya yang dihasilkan, sehingga menurunkan efisiensi.
Kesalahan terbuka:
Ketika kesalahan terbuka terjadi, arus dipaksa mengalir ke sel yang rusak saat tertutup oleh a
bayangan, menyebabkan panel memanas dan menimbulkan risiko kebakaran.
