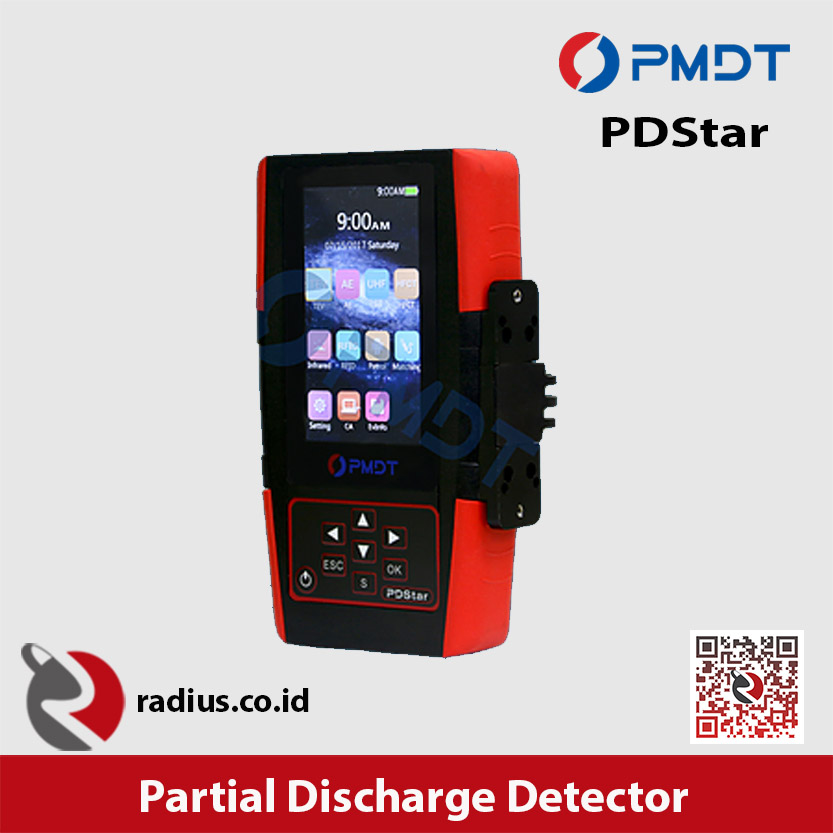

PDStar
PMDT dengan bangga mempersembahkan salah satu inovasi terbar, PDStar. Ini mengintegrasikan pengujian On-Line Partial Discharge (OLPD) dan pengujian Inframerah untuk peralatan MV dan HV, yang menggabungkan teknologi pengujian UHF, AE, Ultrasonic, HFCT, TEV, dan Inframerah. Ini berlaku untuk pengujian PD online, serta pemanasan abnormal dan deteksi cacat pada semua jenis peralatan gardu induk. Amplitudo PD, PRPD, PRPS, dan spektrum inframerah menyediakan data penting untuk menentukan kondisi operasional peralatan tenaga listrik. Ini terhubung ke PMDTCloud melalui Wi-Fi / 3G / 4G untuk mengunggah data uji, mengunduh tugas uji, dan menerima hasil diagnostik secara real time. Fitur canggih lain yang unik dari PDStar adalah bahwa ia terintegrasi dengan prosesor sinyal HFCT 100 MSPS (Mega-Samples per Second), yang sangat meningkatkan kinerja untuk pengujian kabel daya OLPD.
PDStar mempromosikan cara pengujian online yang terstandardisasi dan efisien melalui patroli cerdas, manajemen data / pekerjaan cloud, fungsi diagnostik cloud, pelaporan otomatis, dan pengujian tanpa kertas, yang telah membuat kemajuan besar dalam konsep penilaian kondisi online. Ini adalah alat yang paling kuat dan bermanfaat bagi utilitas listrik untuk melakukan pengujian rutin di gardu induk dengan cepat, untuk menentukan apa masalahnya, dan di mana lokasinya.
Fitur utama
- Melakukan pengujian OLPD dengan Sensor UHF, HFCT, TEV, AE, dan Ultrasonik
- Melakukan pengujian Inframerah hanya dengan memasang Kamera Pencitraan Termal ke unit utama PDStar
- Laju pengambilan sampel 100 MSPS (Mega-Samples per Second) tersedia dengan Prosesor Sinyal HFCT yang menampilkan kemampuan analisis waktu dan frekuensi / analisis kluster untuk pengujian OLPD tingkat lanjut dan diagnostik untuk kabel daya
- Fungsi Patroli Cerdas digunakan untuk membuat tugas pengujian dengan prosedur pengujian standar yang ditetapkan untuk meningkatkan efisiensi pengujian
- Tag RFID digunakan untuk menstandarisasi prosedur pengujian OLPD lapangan untuk sangat menguji efisiensi dan mencapai manajemen aset
- PMDTCloud menganalisis data dengan memanfaatkan Teknologi Pembelajaran Mendalam untuk menghasilkan diagnostik data yang lebih akurat
- Tampilan layar sentuh 4.3 “dan penyimpanan data on-board
- Teknologi pengujian tanpa kertas yang ramah lingkungan
Sensor Technology: Detection Bandwidth
Electromagnetic (EM)
-
TEV: Transient Earth Voltage (built-in main handheld unit) 3MHz – 100MHz
-
UHF: Ultra High Frequency 300MHz – 1.5GHz
-
HFCT: High Frequency Current Transformer 500KHz – 50MHz
Acoustic Emissions (AE):
-
AE Contact Sensor: 20KHz – 300KHz
-
Airborne Ultrasonic: 40KHz
Applications:
-
MV & HV Switchgear
-
Transformers
-
Power Cables
-
Gas Insulated Switchgear (GIS)
-
And Other Equipment
Pengujian Inframerah
Sejauh ini, pengujian inframerah dan pengujian OLPD penting tetapi independen untuk program pemeliharaan peralatan listrik berbasis kondisi. Operator gardu induk telah melakukan dua metode pengujian rutin secara terpisah selama bertahun-tahun. PDStar inovatif baru dari PMDT sekarang memungkinkan untuk menguji PD dan IR bersama-sama dalam satu alat, yang memungkinkan program pengujian dan pemeliharaan online yang lebih produktif, efisien, dan hemat biaya bagi pelanggan.

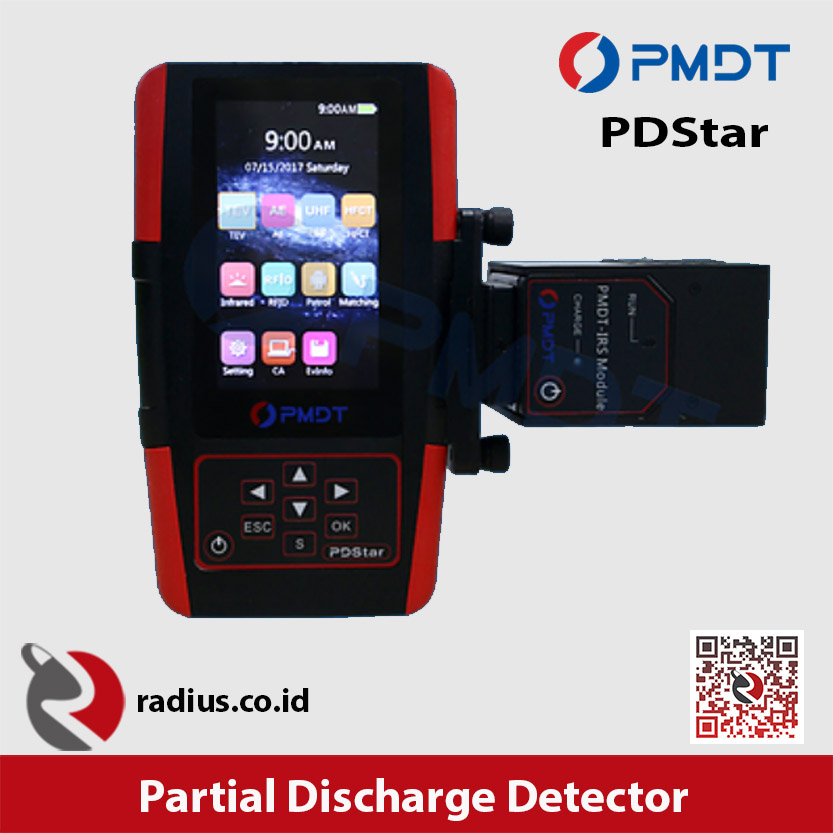

Kamera Pencitraan Termal PDStar nyaman digunakan hanya dengan memasang Kamera Pencitraan Termal ke unit utama PDStar. Ini memiliki resolusi tinggi dan dapat mendeteksi pemanasan dan cacat abnormal secara efektif.
Fitur
- Resolusi asli 320 x 256
- Layar sentuh LCD HD 4.3 ”, berbagi layar yang sama dengan unit utama PDStar
- Gambar dapat diedit pada unit utama PDStar secara langsung. Ketuk layar atau tombol untuk mengakses alat pengukuran suhu, parameter, mode gambar, dan lainnya dengan cepat.
- Ukur suhu satu titik atau area tertentu
- Mendukung perangkat lunak manajemen data berbasis PC
- Desain kompak dan nyaman digunakan

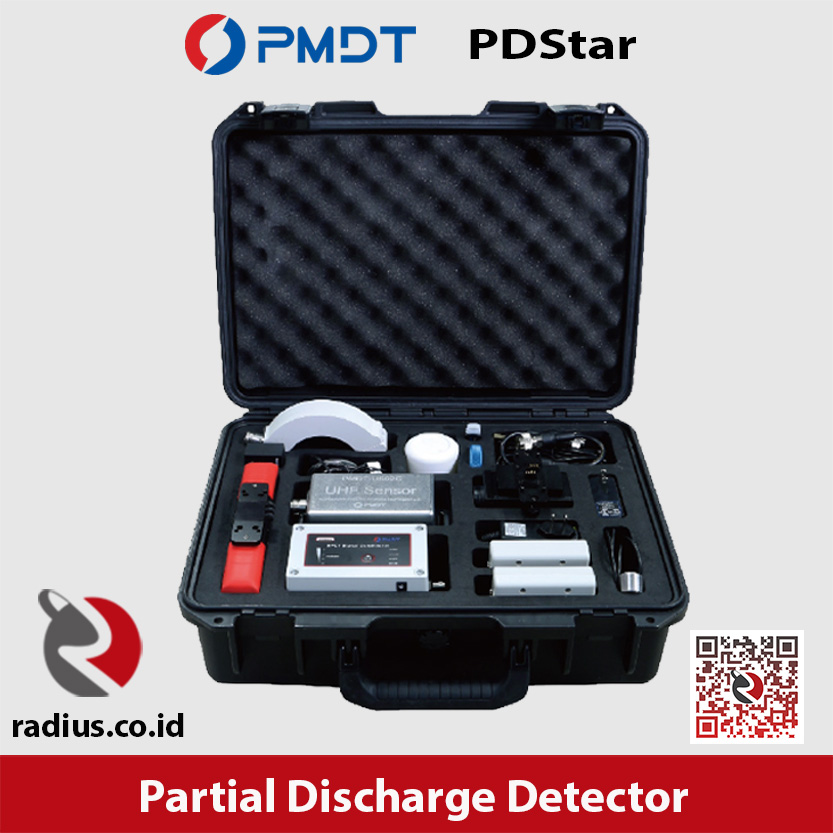

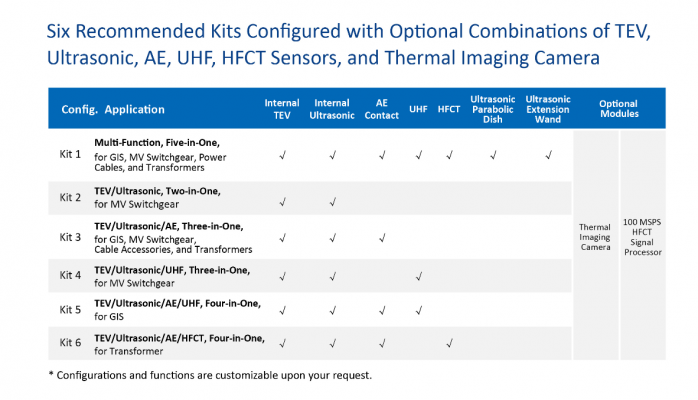

6 Kits Rekomendasi sesuai dengan sensor yang dipakai
