Pada kali ini Radius akan menjelaskan cara menggunakan earth tester. Ada 2 metode pengukuran menggunakan earth tester, yaitu metode 3 kutub dan metode 2 kutub. Disini saya menggunakan Hioki FT6031, setiap alat mungkin berbeda namun prinsipnya sama. Silahkan disesuaikan dengan earth tester yang kamu punya.
Pertama Radius akan menjelaskan dengan metode 3 kutub. Untuk cara menggunakan earth tester ada beberapa langkah yang harus dilakukan. Berikut langkah-langkahnya:
- Melakukan penyesuaian nol
- Menghubungkan kabel pengukuran
- Ukur tahanan tanah
- Ukur tahanan tanah pada beton
1. Melakukan Penyesuaian Nol
Sebelum melakukan pengukuran kita harus melakukan penyesuian nol yaitu dengan menghubungkan kabel pengukur hitam ke terminal E, kabel pengukur kuning ke terminal S (P), dan kabel pengukur merah ke terminal H (C) dan hubungkan ujung tiga kabel pengukur seperti ditunjukkan pada gambar di bawah ini.
Kemudian operasikan earth tester untuk melakukan penyesuaian nol.
2. Menghubungkan Kabel Pengukuran
Hubungkan elektroda pentanahan dan terminal E dengan kabel pengukur hitam.
Bawa kedua gulungan kabel, pindah ke lokasi pengukuran sambil mengulurkan kabel pengukuran. Masukkan elektroda pentanahan tambahan (besi berbentuk yang terdapat dalam earth tester) ke dalam tanah setelah semua kabel pengukur warna kuning telah diulurkan dan sambungkan kabel pengukur warna kuning ke elektroda.
Ubah posisi diri Anda dengan berjalan di sepanjang garis lurus yang menghubungkan elektroda pentanahan E dan elektroda pentanahan tambahan S sambil mengulurkan kabel pengukur warna merah dari gulungannya.
Masukkan elektroda pentanahan tambahan lainnya ke dalam tanah setelah semua kabel pengukuran warba merah telah diulurkan dan sambungkan kabel pengukuran warna merah ke elektroda.
3. Mengukur Tahanan Tanah
Tekan tombol power untuk menghidupkan instrumen. Kemudian tekan tombol Fn untuk menampilkan “3 POLE.” Potensi ground akan ditampilkan.
Dengan menekan tombol MEASURE akan membuat instrumen secara otomatis memeriksa potensi tanah, memeriksa tahanan tanah pembantu, dan mengukur tahanan tanah.
Pengukuran akan selesai dalam waktu sekitar 8 detik, dan tampilan instrumen akan menyala dan menunjukkan nilai yang diukur. Periksa nilai yang diukur.
4. Mengukur Tahanan Tanah Pada Beton
Karena beton adalah konduktor, dimungkinkan untuk menempatkan elektroda pentanahan tambahan pada beton.
Tempatkan elektroda pentanahan tambahan di atas beton dan tuangkan air di atasnya, atau letakkan kain basah di atas elektroda pentanahan tambahan.

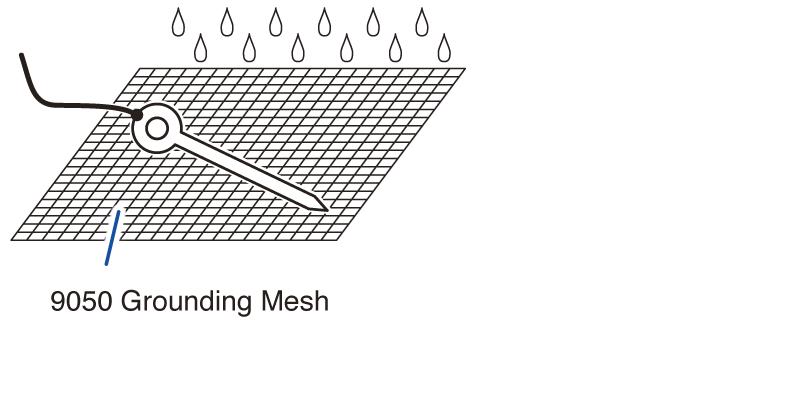

Jika metode ini gagal menurunkan resistansi pentanahan elektroda pentanahan tambahan, sebarkan 9050 Grounding Mesh opsional pada beton, tempatkan elektroda pentanahan tambahan di atas mesh pentanahan , dan kemudian tuangkan air ke keduanya. Biarkan air meresap ke dalam beton sebelum mengukur resistansi. Objek seperti pelat logam atau selembar aluminium foil dapat digunakan sebagai pengganti mesh pentanahan. Namun, grounding mesh lebih efektif dalam menurunkan resistensi ground elektroda ground tambahan.
Karena aspal adalah isolator, maka pada umumnya tidak memungkinkan untuk meletakkan elektroda pentanahan tambahan pada aspal. Namun, aspal yang dilembabkan dengan air dapat memungkinkan pengukuran dalam beberapa kasus.
Itulah tutorial cara menggunakan earth tester metode 3 kutub. Alasan saya menggunakan earth tester ini karena mempunyai beberapa kelebihan, kalian bisa klik di bawah ini
